Динамическая гравиметрическая система для измерения расхода
Система GFS™ представляет собой первичный эталон расхода газа. С ее помощью основные измерения низких уровней расхода газа становятся практически выполнимыми.
- Покрываемый диапазон: от 0,2 до 200 мг/с в различных газах (10 куб. см/мин до 10 л/мин по азоту)
- Совместимость с нетоксичными и не вызывающими коррозии газами
- Погрешность измерения расхода на уровне не более ± 0,013 % от показаний
- Максимальное выходное давление 650 кПа (абсолютное)
- Первичный гравиметрический принцип с использованием измерения массы и времени
- Режим автоматической работы без вмешательства оператора

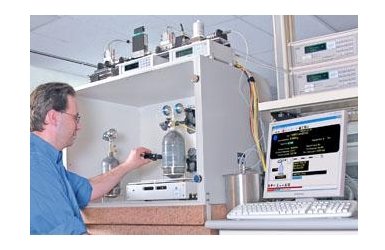

Система динамической гравиметрической калибровки массового расхода GFS состоит из электронных весов, корпуса и электронных приборов, необходимых для проведения точных измерений в режиме реального времени массы
ушедшего газа, а также времени, в течение которого она работала. Для повышения тепловой устойчивости и смягчения вибраций весы помещаются на большую гранитную плиту и окружаются корпусом для понижения давления. В этой системе эталонный газ подается из баллона под давлением, помещенного на весы, масса которого измеряется непрерывно с целью определения количества и скорости уменьшения массы во время испытания. Время, в течение которого это происходит, измеряется высокоскоростным счетчиком/таймером USB, подключенным к контроллеру системы. В этой системе могут использоваться различные коррозионно-стойкие газообразные вещества – просто путем откачивания эталонного газа из баллона и нагнетания выбранного материала.
Для централизованного управления прибором и обеспечения интерфейса с пользователем разработана специализированная программа для ПК (GFSTools™). Отдельные и усредненные значения, измеряемые весами, и выходной сигнал испытываемого устройства записываются, а полная масса и массовый расход рассчитываются и отображаются. Компенсация измерений с учетом давления, температуры и влажности окружающей среды, а также учет дрейфа весов осуществляются программой GFSTools. Эта программа также управляет настройкой автоматического тестирования, созданием отчетов о данных и расходом.
|
Общие технические характеристики GFS |
||
| Требования к электропитанию | ||
| Баланс | от 100 до 240 В перем. тока, от 50 до 60 Гц, 27 Вт макс. потребление | |
| LCM | от 100 до 240 В перем. тока, от 50 до 60 Гц, 40 Вт макс. потребление | |
| MFC-CB | от 85 до 264 В перем. тока, от 50 до 60 Гц, 36 Вт макс. потребление | |
| Температурный диапазон эксплуатации | от 15 до 25 °C | |
| Диапазон влажности | относительная влажность от 5 до 70 %, без конденсации | |
| Масса | ||
| Гранитный стол и стойка | приблизительно 320 кг | |
| Остальная часть системы | приблизительно 70 кг | |
| Габариты | ||
| Корпус на гранитном столе со стойкой | В х Ш х Г: 150 x 90 x60 см | |
| LCM | В х Ш х Г: 8 x 22,5 x 20 см | |
| MFC-CB | В х Ш х Г: 8 x 22,5 x 20 см | |
| GFS-FS | В х Ш х Г: 20 x 41,4 x 20 см | |
| Поддерживаемые газы | Азот (N2), воздух, аргон (Ar), угарный газ (CO), гелий (He), кислород (O2), углекислый газ (CO2), тетрафторид углерода (CF4), этан (C2H6), этилен (C2H4), фтороформ (CHF3), гексафторэтан (C2F6), водород (H2), метан (CH4), оксид азота (N2O), гексафторид серы (SF6), ксенон (Xe) | |
| Диапазон измерения расхода | по крайней мере: | |
| He, H2 | от 100 ст. куб. см/мин. до 10 ст. л/мин. | |
| Все остальные газы | от 10 ст. куб. см/мин. до 10 ст. л/мин. | |
| Подсоединение давления выход потока из корпуса |
Трубный штуцер Swagelok (быстроразъемное соединение) диаметром 1/8 дюйма или его эквивалент, с переходником на трубный штуцер Swagelok (быстроразъемное соединение) диаметром 1/4 дюйма или его эквивалент | |
| Ограничение по давлению для баллона с эталонным газом | 20 МПа | |
| Соответствие CE | Доступно, необходимо указать | |
