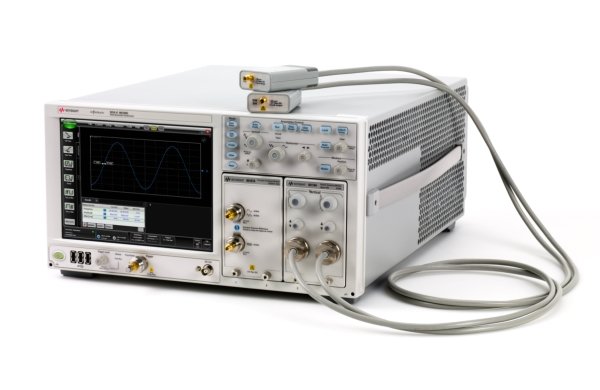

Анализатор электрических и оптических сигналов и рефлектометр во временной области
- Платформа состоит из базового блока и измерительных модулей
- Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
- Широкие функциональные возможности по анализу сигналов
- Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
- Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
- Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
- Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
- Два электрических канала с полосой пропускания 70 ГГц, разъемами 1,85 мм (розетка) на выносных головках и длиной кабеля 2 м
- Типовое среднеквадратическое значение шума: 0,4 мВ при полосе пропускания 30 ГГц; 1,3 мВ при полосе пропускания 70 ГГц
- Максимальный уровень входного сигнала: ±2 В
- Входные разъемы: 1,85 мм (розетка); необходимо использовать переходники «розетка-розетка» или «вилка-розетка» для защиты разъемов (см. опции)
Полоса пропускания / Полоса анализа |
70 ГГц |
Минимальный уровень шумов |
- |
Поддерживаемые скорости передачи данных |
- |
Тип входного разъема |
1,85 мм |
Тип модуля |
Электрический |
Приложения |
- |
Операционная система |
- |
