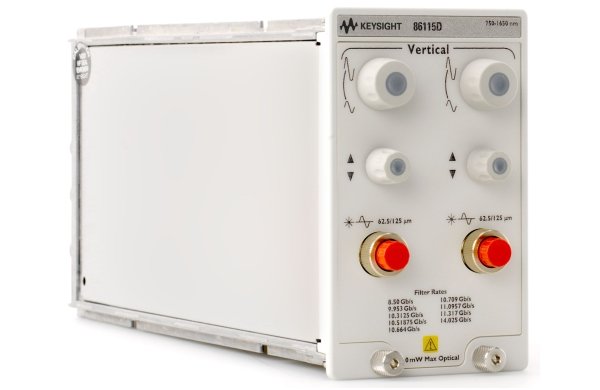

Анализатор электрических и оптических сигналов и рефлектометр во временной области
- Платформа состоит из базового блока и измерительных модулей
- Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
- Широкие функциональные возможности по анализу сигналов
- Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
- Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
- Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
- Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
- Оптический канал с полосой пропускания 20 ГГц или 34 ГГц, диапазон длин волн от 750 нм до 1650 нм, тестирование приемопередатчиков со скоростями передачи данных от 8 Гбит/с до 28 Гбит/с
- Недорогие опции для скоростей передачи данных только от 8,5 Гбит/с до 11,3 Гбит/с или только 14,025 Гбит/с
- Диапазон длин волн: от 750 нм до 1650 нм, вход 62,5 мкм
- Типовое среднеквадратическое значение шума: 5 мкВт (приемник 10 Гбит/с); 8 мкВт (приемник 16xFC), 12 мкВт (приемник 25 Гбит/с)
Полоса пропускания / Полоса анализа |
20 ГГц и 34 ГГц |
Минимальный уровень шумов |
- |
Поддерживаемые скорости передачи данных |
от 8,50 Гбит/с до 28,05 Гбит/с |
Тип входного разъема |
|
Тип модуля |
Оптический |
Приложения |
- |
Операционная система |
