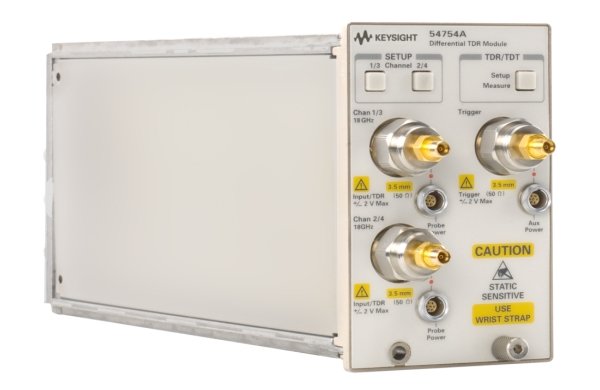

Модуль измерения параметров передачи/отражения во временной области Keysight 54754A

Артикул: 1-359614

  • Полоса пропускания / Полоса анализа: 18 ГГц
  • Размер дисплея: -
  • Минимальный уровень шумов: -
  • Поддерживаемые скорости передачи данных: -


Анализатор электрических и оптических сигналов и рефлектометр во временной области
  • Платформа состоит из базового блока и измерительных модулей
  • Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
  • Широкие функциональные возможности по анализу сигналов
  • Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
  • Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
  • Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
  • Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
  • Типовое среднеквадратическое значение шума: 0,25 мВ (при полосе пропускания 12,4 ГГц); 0,5 мВ (при полосе пропускания 18 ГГц), максимальный уровень входного сигнала: ±2 В
  • Два встроенных генератора ступенчатых сигналов, конфигурируемых для однопортовых, двухпортовых синфазных или двухпортовых дифференциальных измерений параметров отражения (TDR) или передачи (TDT) во временной области
  • Встроенная TDR/TDT калибровка, настраиваемая пользователем скорость нарастания фронтов, измерение S-параметров (требуется прошивка базового блока версии A.06.01 или более поздняя; для измерения S-параметров требуется опция 202)
Полоса пропускания / Полоса анализа 18 ГГц
Минимальный уровень шумов -
Поддерживаемые скорости передачи данных -
Тип входного разъема 3,5 мм
Тип модуля
  • Электрический
  • Рефлектометр во временной области
Приложения -
Операционная система -
