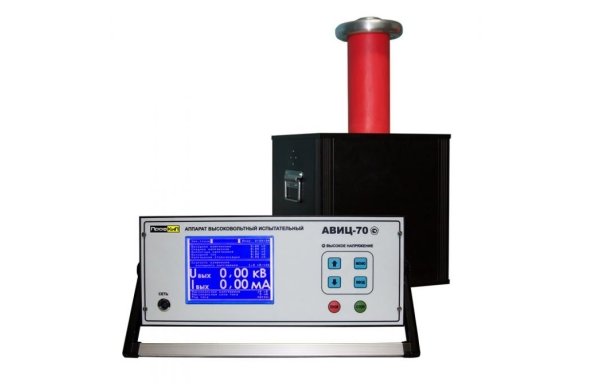

Аппарат высоковольтный испытательный ПРОФКИП АВИЦ-70

Артикул: 1-18812

  • Диапазон регулирования /измерения напряжения пер. тока: 0.20 кВ … 51.00 кВ /1.00 кВ … 51.00 кВ
  • Диапазон регулирования /измерения напряжения пост. тока: 0.20 кВ … 71.00 кВ /1.00 кВ … 71.00 кВ
  • Жесткие условия эксплуатации
  • Питание: 220 В ± 22В, 50 Гц ± 10 Гц
  • Габариты, вес блоки индикации: 360х150х330 мм, 12 кг
  • Габариты, вес блока высоковольтного: 360х630х340 мм, 39 кг

НАЗНАЧЕНИЕ АППАРАТА ВЫСОКОВОЛЬТНОГО ИСПЫТАТЕЛЬНОГО ПРОФКИП АВИЦ-70

Аппарат высоковольтный испытательный ПРОФКИП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение. Аппарат высоковольтный испытательный ПРОФКИП АВИЦ-70 предназначен для работы при температуре окружающей среда -20°С … 40°С и относительной влажности до 98% при температуре 25°С.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА АППАРАТА ВЫСОКОВОЛЬТНОГО ИСПЫТАТЕЛЬНОГО ПРОФКИП АВИЦ-70

• Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц: 0.20 кВ … 51.00 кВ
• Диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций: 0.20 кВ … 71.00 кВ
• Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц: 1.00 кВ … 51.00 кВ
• Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций: 1.00 кВ … 71.00 кВ
• Диапазон измерения действующих значений силы переменного тока: 0.05 мА … 31.00 мА
• Диапазон измерения действующих значений силы постоянного тока: 0.05 мА … 16.00 мА

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц 0.20 кВ … 51.00 кВ
Диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций 0.20 кВ … 71.00 кВ
Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц 1.00 кВ … 51.00 кВ
Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций 1.00 кВ … 71.00 кВ
Диапазон измерения действующих значений силы переменного тока 0.05 мА … 31.00 мА
Диапазон измерения действующих значений силы постоянного тока 0.05 мА … 16.00 мА
Пределы допускаемой относительной погрешности измерения действующих значений высокого напряжения переменного тока частотой 50 Гц ±[1.0 + 0.04 ( | X k /x | - 1)]%
Пределы допускаемой относительной погрешности измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций ±[1.0 + 0.04 ( | X k /x | - 1)]%
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока ±[2.0 + 0.1 ( | X k /x | - 1)]%
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения переменный ток: не более 51.0 кВ (действующее значение)
постоянный ток: не более 71.0 кВ (амплитудное значение)
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току 31 мА
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току 16 мА
Программируемое ограничение выходного переменного напряжения 5 кВ … 51 кВ
Программируемое ограничение выходного постоянного напряжения 5 кВ … 71 кВ
Программируемое ограничение силы переменного тока 1 мА … 31 мА
Программируемое ограничение силы выходного тока 1 мА … 16 мА
Программируемое время испытания, мин 0 м … 59 м
Программируемое время испытания, час 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания ручное /автоматическое
Максимальное время работы в циклическом режиме в режиме постоянного тока (25 кВ, 7 мА):
8 ч с последующим отключением на 1 ч;
в режиме переменного тока (25 кВ, 15 мА):
8 ч с последующим отключением на 1 ч
Переключение формы выходного напряжения автоматическое
Снятие заряда с емкостной нагрузки встроенное
Подъём выходного испытательного напряжения ручной /автоматический
Скороcти подъема выходного напряжения 0.1 кВ /с
0.2 кВ /с
0.5 кВ /с
1.0 кВ /с
2.0 кВ /с
5.0 кВ /с
Степень защиты блока индикации IP54
Степень защиты блока высоковольтного IP60
Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения



УСЛОВИЯ ЭКСПЛУАТАЦИИ АППАРАТА ВЫСОКОВОЛЬТНОГО ИСПЫТАТЕЛЬНОГО ПРОФКИП АВИЦ-70

• Температура окружающего воздуха: -20°С … 40°С
• Относительная влажность воздуха при температуре 25°С: не более 98%
• Атмосферное давление: 84 кПа … 106.7 кПа

ОБЩИЕ ДАННЫЕ АППАРАТА ВЫСОКОВОЛЬТНОГО ИСПЫТАТЕЛЬНОГО ПРОФКИП АВИЦ-70

• Средний срок службы: не менее 5 лет
• Питание: 220 В ± 22В, 50 Гц ± 10 Гц
• Максимальная потребляемая мощность: 2400 ВА
• Длина межблочного кабеля: 2.5 м ±0.2 м
• Габаритные размеры блока индикации: 360х150х330 мм
• Габаритные размеры блока высоковольтного: 360х630х340 мм
• Вес блока индикации: 12 кг
• Вес блока высоковольтного: 39 кг

КОМПЛЕКТ ПОСТАВКИ АППАРАТА ВЫСОКОВОЛЬТНОГО ИСПЫТАТЕЛЬНОГО ПРОФКИП АВИЦ-70

• Блок индикации
• Блок высоковольтный
• Кабель соединительный
• Кабель сетевой
• Руководство по эксплуатации
