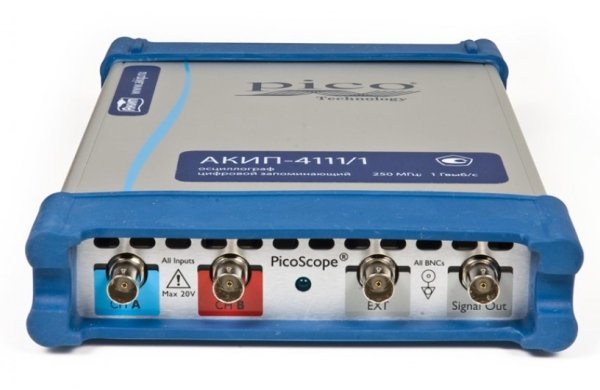

| Цифровой запоминающий USB-осциллограф АКИП-4111 • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов СПФ • Осциллограф: 2канала + вход внешней синхронизации (Ext) • Полоса пропускания: 250 МГц • Максимальная частота дискретизации: 1 ГГц для однократного сигнала(эквивалентная 20 ГГц) • Максимальный объем памяти: 32 М • Автоматические измерения (26 параметров);курсорные измерения (ΔU; ΔT) • Быстрое преобразование Фурье (БПФ) - анализатор спектра до 250 МГц • Формирование сигналов произвольной формы (СПФ): в диапазоне до 20 МГц (разрешение 0,001 Гц), макс. частота дискретизация до 125 МГц, длина 8 К • Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение (DC) • Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista • Доп.канал интерфейса «Aux I/O» (вход/выход) • Управление по USB от внешнего ПК • Масса 900 г; гарантия 5 лет |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…250 МГц |
| Коэф. отклонения (Коткл.) | 100 мВ/дел…4 В/дел (шаг 1-2-5), плавная регулировка | |
| Погрешность установки Коткл. | ± 3 % | |
| Макс. входное напряжение | 20 В ср.кв. | |
| Время нарастания, не более | 1,4 нс | |
| Входное сопротивление | 1 МОм (± 2 %) / (20 ± 3) пФ | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 5 нс…200 с/дел |
| Погрешность установки Кразв | ± 50 ppm (+- 0,005%) | |
| Режимы работы | Основной, окно, ZOOM окна, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из доступных каналов, внешняя синхронизация |
| Условия запуска развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля | |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит (16 бит в режиме увеличения разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) |
500 МГц, 1 ГГц при объединении | |
| Эквив. частота дискретизации | 20 ГГц | |
| Длина памяти / модели с G (на канал) | 16 МБ | |
| Длина памяти / модели с G (при объединении) | 32 МБ | |
| Интерполяция | Линейная, sin (x)/x | |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец | |
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0... 250 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
| ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ ФОРМЫ |
Макс. частота дискретизации | 125 МГц |
| Диапазон частот | 0,001 Гц ... 20 МГц | |
| Длина памяти СПФ | 10...8192 точек | |
| Разрешение ЦАП | 12 бит | |
| Диапазон пост.смещения | +-1 В | |
| Выходной уровень | +-250 мВ...+-2 В (вых.сопротивление 50 Ом) | |
| Формат входных данных | CSV (нормализованный файл, совместимый с MS Excel) | |
| ЦИФРОВОЙ ВХОД/ВЫХОД "I/O" | Входной импеданс | 100 кОм |
| Выходной импеданс | 600 Ом | |
| Макс. входное напряжение | 20 В ср.кв. | |
| Пороговый уровень | 1,65 В | |
| ОБЩИЕ ДАННЫЕ | Источник питания | 6 В(+- 5%), потребляемый ток 2,5 А (адаптер напряжения AC/DC) |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |
| Размеры | 170 × 255 × 40 мм | |
| Вес | 900 г | |
| Комплект поставки | • Интерфейсный USB кабель (1) • Делители 1х/10х (2) • Адаптер питания (1) • Руководство по эксплуатации (1) • Футляр-кейс (1) • ПО на CD диске (1) |
|
