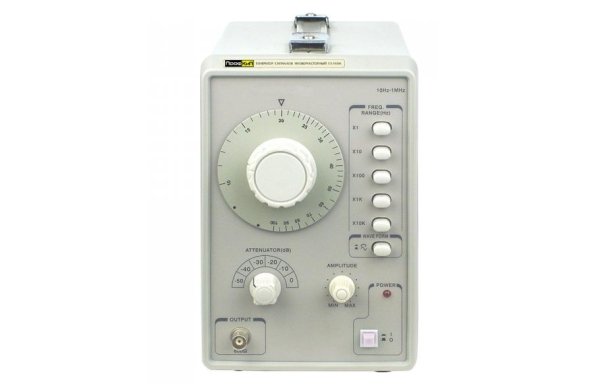

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112М
Генератор сигналов низкочастотный ПРОФКИП Г3-112М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПРОФКИП Г3-112М может осуществляться внешними сигналами в независимости от их формы. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СИНУСОИДАЛЬНАЯ ВОЛНА | |
| Диапазон частот | 10 Гц … 1 МГц, 5 диапазонов 10 Гц … 10 кГц (прямоугольная волна) |
| Индикатор частоты | Лимб |
| Точность | ±(3% + 1 Гц) |
| Выходное напряжение | 10 Впик-пик (с нагрузкой 600 Ом) |
| Частотный отклик | 10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц) |
| Коэффициент искажения | ≤ 0.1% |
| ПРЯМОУГОЛЬНАЯ ВОЛНА | |
| Выходное напряжение | 30 Впик-пик |
| Время нарастания и спада | ≤ 200 нс |
| Коэффициент заполнения | 50% ±5% при 1 кГц |
| ВНЕШНЯЯ СИНХРОНИЗАЦИЯ | |
| Полоса синхронизации | ±1% /В |
| Максимально допустимое входное напряжение | 15 В |
| Входной импеданс | 150 кОм |
| ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ | |
| Импеданс | 600 Ом |
| Выходной аттенюатор | 0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом) |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112М
• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
• Габаритные размеры: 130х200х280 мм
• Вес: 2.5 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112М
• Генератор сигналов низкочастотный ПРОФКИП Г3-112М
• Кабель питания
• Руководство по эксплуатации
