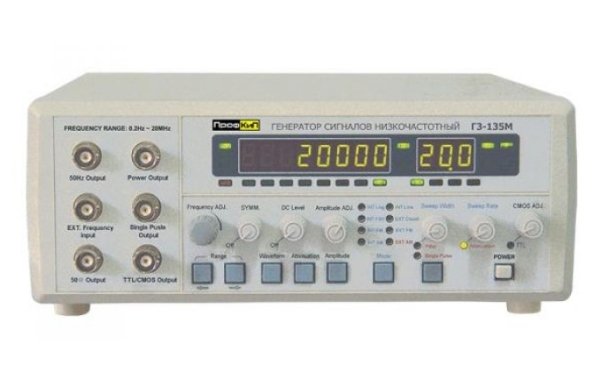

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-110М
Генератор сигналов ПРОФКИП Г3-110М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 20 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПРОФКИП Г3-110М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-110М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Полоса частот выходных сигналов | 0.2 Гц … 20 МГц |
| Форма сигналов | Синусоидальная, прямоугольная, треугольная, пилообразная и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 Впик-пик ±10% (50 Ом) 20 Впик-пик ±10% (1 МОм) |
| Ступенчатый аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Смещение постоянной составляющей | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм) |
| Симметрия | 20% … 80% |
| СИНУСОИДАЛЬНАЯ ВОЛНА | |
| Коэффициент искажения | 10 Гц … 100 кГц ≤ 0.8% |
| ТРЕУГОЛЬНАЯ ВОЛНА | |
| Линейность | 90% |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | |
| Длительность фронта /спада | 20 нс |
| TTL (ТТЛ) выход | |
| Уровень | низкий ≤ 0.8 В высокий ≥ 1.8 В |
| CMOP (КМОП) выход | |
| Уровень | 3 Впик-пик … 15 Впик-пик (регулируемый) |
| VCF (внешний контроль частоты напряжением) (опционально) | |
| Входное напряжение | 0 В … 2 В |
| Входной импеданс | 100 кОм ±10% |
| КАЧАНИЕ ЧАСТОТЫ | |
| Режим свипирования | линейное /логарифмическое |
| Ширина развертки | ≥ 1 полному частотному диапазону |
| Скорость свипирования | 10 мс … 5 с ±10% |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ | |
| Несущая частота | 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов) |
| Период входного сигнала | 10 мс … 5 с |
| Глубина | 0% … 100% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Входная чувствительность | 0 В … 2 В |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ | |
| Девиация | 0% … 5% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Входная чувствительность | 0 В … 2 В |
| ЧАСТОТОМЕР | |
| Дисплей | 5 разрядов (внутренний) 8 разрядом (внешний) |
| Частотный диапазон | 0.2 Гц … 10 МГц 0.2 Гц … 100 МГц (внешн) |
| Входной импеданс | 500 кОм /30 пФ |
| Опорный генератор | 10 МГц |
| Точность | точность опорного генератора ± единица |
| Входной аттенюатор | -20 дБ |
| Стабильность опорного генератора | 5 х 10-5 /день |
| ВЫХОД 50 Гц (опционально) | |
| Форма сигнала | синусоидальная |
| Выходная частота | 50 Гц |
| ВЫХОД мощного сигнала | |
| Выходная мощность | 10 Вт (нагрузка 4 Ом) |
| Форма сигнала | Синусоидальная |
| Выходная частота | 10 Гц … 40 кГц |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-110М
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 240х80х220 мм
• Вес: 1.75 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-110М
• Генератор сигналов низкочастотный ПРОФКИП Г3-110М
• Кабель BNC
• Кабель с двумя зажимами
• Кабель питания
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-110М
• Согласующая нагрузка 50 Ом
• Выходной разъем «50 Hz Output» сигнала 50 Гц
• Выходной разъем мощного сигнала «Power Output»
• Интерфейс RS-232
• Интерфейс RS-485
