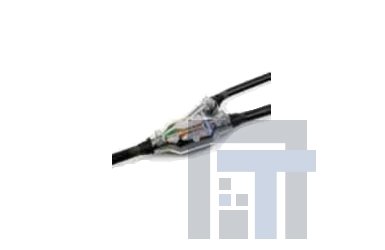

| Заливная ответвительная муфта 3M Scotchcast с компаундом № 1471N Серия 91-B xx Назначение Ответвительная муфта Scotchcast™ типа 91-В используется для сращивания и ответвления кабелей с пластмассовой изоляцией, прокладываемых в низковольтных установках (например, для домового присоединения и уличного освещения). Преимущества • Минимальное выделение изоцианата • Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе CMP (закрытая система смешивания и заливки) • Упаковку компаунда можно утилизировать как бытовые отходы, так как в ней не содержится остатков компаунда • Высокая допустимая нагрузка на растяжение на готовое соединение • Прозрачный корпус муфты, позволяющий контролировать заливку компаунда • Прозрачный пакет для смешивания, облегчающий визуальный контроль за процессом смешивания |
 |
 |
 |
 |
 |
| 91-B 152 91-B 171D |
91-B 15 | 91-B 16 91-В 121 |
91-B 11 91-B 12 |
91-C 11 91-C 13 |
| Характеристики | |||||||
| Обозначение | Размеры, мм | Сечение жилы, например, (А)ВВГ, мм | Диаметр кабеля, мм2 | ||||
| 91-B 152 *1) | A = 290 B = 130 | от 4 x 50 до 4 x 150 от 4 x 16 до 4 x 50 |
Кабель: 30 – 51 Параллельный отвод: 18 – 33 |
||||
| 91-B 171 * | A = 645 B = 200 | от 4 x 150 до 4 x 240 от 4 x 70 до 4 x 150 |
Кабель: 38 – 58 Параллельный отвод: 16 – 45 |
||||
| 91-B 15 * | A = 298 B = 120 | от 4 x 70 до 4 x 150 от 4 x 10 до 4 x 50 |
Кабель: 35 –51 Отвод под углом 15°:17 – 33 |
||||
| 91-B 16 * | A = 430 B = 130 | от 4 x 95 до 4 x 185 от 4 x 10 до 4 x 95 |
Кабель: 30 – 55 Отвод под углом 20°:17 – 40 |
||||
| 91-B 121 2) | A = 205 B = 70 | до 4 x 16 /5x6 до 4 x 10 / 5x4 |
Кабель: 8 – 22 Отвод под углом 30°:8 – 22 |
||||
| 91-B 11 | A = 190 B = 60 | до 4 x 10 до 4 x 4 | Кабель: 10 – 24 Отвод под углом 30°:10 – 24 |
||||
| 91-B 12 | A = 350 B = 98 | до 4 x 50 /5x25 до 4 x 35 / 5x16 |
Кабель: 25 – 33 Отвод под углом 20°: 15 – 30 |
||||
| 91-C 11 | A = 276 B = 177 | до 4 x 16 / 5x6 до 4 x 6 / 5x4 |
Кабель: 16 – 26 Отвод под углом 90°: 10 – 24 |
||||
| 91-C 13 | A = 520 B = 205 | от 4 x 95 / 5x16 до 4 x 35 / 5x16 |
Кабель: 29 – 40 Отвод под углом 90°: 20 – 30 |
||||
Примечания: * Специально для компактных винтовых зажимов 1) Ответвительная муфта, предназначенная для домового присоединения 2) Ответвительная муфта, предназначенная для уличного освещения |
| Соответствие стандартам Ответвительная муфта соответствует стандарту VDE 0278 части 1 и 3. Комплект поставки В комплект поставки соединительной муфты входит корпус с откидывающейся крышкой, система уплотнения, компаунд, необходимые монтажные материалы и инструкция по монтажу. В комплект поставки не входят ответвительные зажимы. |
