Соединительные кабельные муфты для кабеля с резиновой изоляцией (КГЭ) 92-AV

Заливная гибкая соединительная муфта разработана специально для соединения и ремонта гибких резиновых экранированных кабелей на напряжение до 6 кВ. Муфты устанавливаются на кабели типа КГЭ, КГЭ-ХЛ.

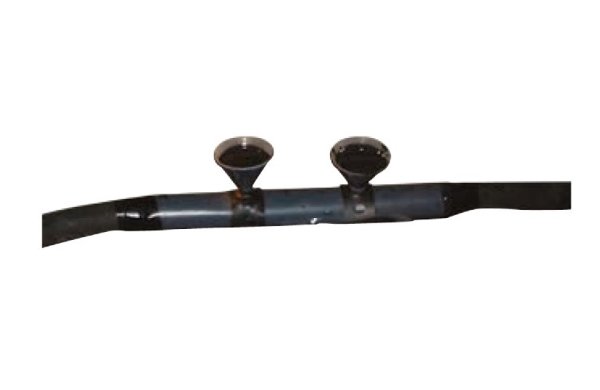

Монтаж муфты осуществляется следующим образом. После разделки кабеля жилы соединяются соединителями, и выполняется восстановление изоляционного и полупроводящего слоя с помощью специальных лент Scotch 23 и Scotch 13, входящих в комплект муфты. Затем формируется временный корпус муфты, в который заливается специальный гибкий полиуретановый компаунд Scotchcast 2130. После застывания компаунда корпус муфты удаляется. Таким образом, оболочка кабеля полностью восстанавливается, и место соединения сохраняет такую же гибкость, как и кабель.

В муфте используется двухкомпонентный гибкий полиуретановый компаунд Scotchcast 2130, обладающий повышенной допустимой нагрузкой на растяжение и изгиб. Компаунд не содержит растворителей и затвердевает при комнатной температуре.

Соединительные муфты данного типа разрешается применять на кабеле КГЭ, КГЭ-ХЛ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.

Преимущества использования:

• Большая долговечность отремонтированного соединения;
• Экономичность и быстрота монтажа;
• Место соединения можно наматывать на барабан;
• Затвердевший компаунд сохраняет эластичность в течении длительного времени;
• Высокая адгезия к изоляции жил и оболочке кабеля, в том числе при длительной и переменной изгибающей нагрузке.

Параметры соединительных муфт:

 * При любом количестве вспомогательных жил (жила заземления, жила управления, и т.д.)
