Описание:
R&S®ZVT8/ZVT20 – первый в мире анализатор электрических цепей в диапазоне до 8/20 ГГц, содержащий до восьми/шести измерительных портов. Каждый порт оснащен рефлектометром, состоящим из КСВН-моста, измерительного и эталонного приемников. Каждая пара рефлектометров оборудована независимым генератором. Таким образом, прибор R&S®ZVT8/ZVT20 обладает превосходными характеристиками анализатора цепей для работы с двухпортовыми и многопортовыми устройствами, независимо от количества измерительных портов. Анализатор обеспечивает выдающиеся рабочие характеристики по критериям стабильности, воспроизводимости, точности, времени измерения, выходного уровня, чувствительности и динамического диапазона.
Особенности:
Что представляет собой прибор R&S®ZVT?

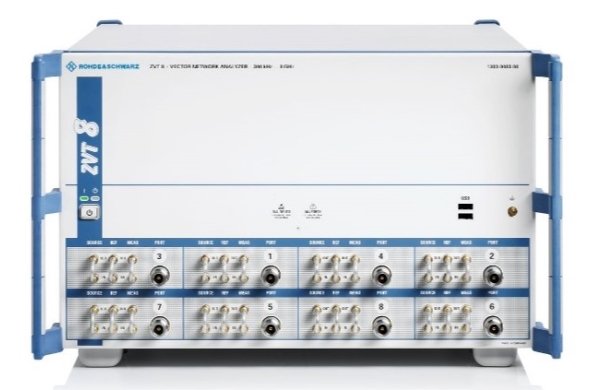

Прибор R&S ZVT является первым в мире векторным анализатором электрических цепей в диапазоне до 8/20 ГГц, содержащий до восьми/шести измерительных портов. Его конструкция, принцип работы, функции и параметры очень близки к аналогичным характеристикам анализатора R&S®ZVA, за исключением отсутствия дисплея и клавиатуры. Также анализатор R&S®ZVT использует общее с R&S®ZVA встроенное программное обеспечение. Путем установки соответствующих дополнений, базовая двухпортовая конфигурация R&S®ZVT может расширяться до шести/восьмипортовой. После установки дополнений появляется возможность определения S-параметров коаксиальных многопортовых устройств и S-параметров смешанного режима для симметричных устройств.
В первую очередь анализатор цепей R&S®ZVT предназначен для использования в системах с дистанционным управлением по шине IEC/IEEE или по локальной сети. Добавив к R&S®ZVT внешний монитор, мышь и клавиатуру, его можно использовать в качестве автономного прибора (так же, как приборы R&S®ZVA и R&S®ZVB), управляемого мышью через систему выпадающих меню.
Анализатор R&S®ZVT построен с использованием истинно многопортовой архитектуры. Каждый порт оснащен рефлектометром, состоящим из КСВН-моста, измерительного и эталонного приемников. Каждая пара рефлектометров оборудована независимым генератором. Благодаря такому построению, прибор обеспечивает одновременное проведение измерений по всем портам испытуемого устройства. Это значительно сокращает количество циклов развертки при многопортовых измерениях, особенно по сравнению с системами многопортовых измерений, построенными на коммутируемых матрицах.
Дополнительно каждый измерительный порт может быть оборудован опцией прямого доступа к генератору/приемнику. В этом случае сигнальные тракты генераторов и приемников с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель. Таким образом обеспечивается прямой доступ к генераторам и приемников всех рефлектометров до опорного тракта, поскольку при этом обходятся (не используются) внутренние КСВН-мосты и ответвители.
Для кого предназначен прибор R&S®ZVT?
Типичный пользователь прибора R&S®ZVT нуждается более чем в четырех измерительных портах, в выполнении измерений на активных модулях и в чрезвычайно малом времени измерения. Основными заказчиками R&S®ZVT выступают производители многополосных входных/выходных каскадов мобильных телефонов, сетевых кабелей, сетевых разъемов, коммутаторов, ответвителей, делителей и модулей для мобильной радиосвязи.
Благодаря высокой гибкости аппаратного и программного обеспечения, анализатор цепей R&S®ZVT идеально подходит для систем комплексного тестирования, используемых в условиях промышленного производства. Опция прямого доступа к генератору/приемнику открывает широкие возможности по конфигурированию внешней измерительной аппаратуры. К примеру, для улучшения коэффициента гармонических искажений можно последовательно соединить несколько фильтров, а для повышения выходной мощности – несколько усилителей. Такие возможности просто необходимы в системах для измерения нелинейных характеристик усилителей, электронных коммутаторов и модулей переключения антенн мобильных радиостанций.
Прибор R&S®ZVT является самым быстрым многопортовым векторным анализатором электрических цепей на рынке анализаторов и представляет оптимальное решение в ситуациях, критичных ко времени измерения. Это может оказаться решающим аргументом для производителей полупроводниковых устройств, которым требуется выполнять сложные многопортовые измерения на подложках менее чем за 100 мс. Поскольку время перемещения щупов от одного компонента к следующему лежит в пределах 200 мс, времена измерения должны быть такого же порядка.
Измерение параметров антенного модуля коммутации
Современная концепция управления обеспечивает быстрое и удобное конфигурирование схемы измерения
Многопортовые измерения легко и быстро настраиваются с помощью диалоговых окон "More…", знакомых по работе с анализаторами R&S®ZVA и R&S®ZVB. Параметры (например, номер порта) выбираются мышью или вводятся с помощью внешней клавиатуры. Например, для выбора одного из 64 S-параметров достаточно выбрать его из соответствующего выпадающего меню. При этом не потребуется утомительного поиска в сложной структуре вложенных меню.
Пользователю предоставляется возможность комбинировать практически неограниченное количество каналов и кривых в пределах отдельных измерительных диаграмм любым желаемым способом и назначать их более ста различным каналам. Все необходимые параметры могут быть выведены на экран в режиме "квази-реального" времени. Тем самым устраняется необходимость отнимающей много времени загрузки новых настроек в оперативную память.
Высокая скорость измерений и возможность параллельных измерений
Анализатор цепей R&S®ZVT устанавливает новые стандарты быстродействия. Благодаря широкой полосе измерений и встроенным генераторам с быстрой настройкой, для формирования кривой из 201 точки ему потребуется не более 5 мс.
Концепция использования множества генераторов анализатора R&S®ZVT – по отдельному генератору на каждую пару рефлектометров – позволяет объединять измерительные порты в группы. Каждая группа измерительных портов может выполнять измерения независимо от других групп; измерения по всем группам производятся одновременно. В результате, обеспечивается возможность проведения параллельного измерения параметров нескольких испытуемых устройств или нескольких трактов одного испытуемого устройства. Измерение параметров двух и более испытуемых устройств в параллельном режиме займет, таким образом, не больше времени, чем измерение одного испытуемого устройства в стандартном режиме. По сравнению с последовательными измерениями, скорость измерения при параллельном измерении двух двухпортовых устройств удвоится, а при измерении четырех однопортовых устройств – увеличится в четыре раза.
Истинно многопортовая архитектура
Благодаря истинно многопортовой архитектуре, прибор обеспечивает одновременное проведение измерений по всем портам испытуемого устройства. Это значительно сокращает количество циклов развертки при многопортовых измерениях, особенно по сравнению с системами многопортовых измерений, построенными на коммутируемых матрицах. Например, восьмипортовое измерение с помощью R&S®ZVT потребует втрое меньше циклов развертки, чем в случае применения анализатора с коммутируемой матрицей. Абсолютное время измерения может быть уменьшено в шесть раз.
Высокая точность
Электронные ключи коммутируемых матриц в обычных анализаторах цепей вносят значительное ослабление и ограничивают воспроизводимость результатов, что непосредственно сказывается на точности измерений. Истинно многопортовая архитектура анализатора R&S®ZVT обеспечивает выполнение одновременных измерений по всем портам, исключая тем самым необходимость использования коммутируемых матриц. При этом измерения по всем портам производятся с одинаковой точностью.
Выходная мощность +13 дБмВТ, чувствительность –110 дБмВт, динамический диапазон более 120 дБ
Благодаря истинно многопортовой конструкции, анализатор цепей R&S®ZVT обеспечивает одинаково высокую выходную мощность, чувствительность и динамический диапазон по всем портам.
Прямой доступ к генератору/приемнику, повышающий гибкость и производительность
Опция прямого доступа к генератору/приемнику предоставляет дополнительные средства для подключения внешнего измерительного оборудования, в том числе, к примеру, фильтров или предусилителей. Кроме того, поскольку ослабление, вносимое КСВН-мостами или ответвителями анализатора, в режиме прямого доступа отсутствует, измерения могут проводиться с более высокой выходной мощностью и чувствительностью. Например, выходная мощность повышается при этом на 5 дБ, а чувствительность приемника увеличивается на 15 дБ. Результирующий выигрыш в динамическом диапазоне позволяет использовать большие измерительные полосы, что существенно сокращает время измерения.
Диапазон электронной развертки по мощности 50 дБ
Подобно анализаторам R&S®ZVA и R&S®ZVB, прибор R&S®ZVT обладает диапазоном электронной развертки по мощности, превышающим 50 дБ. В результате, измерения характеристик активных устройств можно выполнять быстро и без износа оборудования, поскольку механические аттенюаторы не применяются.
Два входа со связью по постоянному току
Подобно анализаторам R&S®ZVA и R&S®ZVB, прибор R&S®ZVT оборудован двумя изолированными входами постоянного тока, расположенными на задней панели, которые предназначены для измерения постоянных или низкочастотных переменных напряжений. С помощью этих входов могут измеряться токи потребления отдельных модулей или характеристики детекторов.
Характеристики:
• Количество измерительных портов: 6 портов
• Диапазон частот: от 300 кГц до 8 ГГц
• Время измерения одной точки:
- при полосе ПЧ 1 МГц: <3,5 мкс
- при полосе ПЧ 5 МГц: <2,0 мкс
• Интервал дискретизации одной точки:
- при полосе ПЧ 1 МГц: 1,8 мкс
- при полосе ПЧ 5 МГц (с опцией R&S® ZVA-K17): 430 нс
• Время измерения (201 точка): 4,5 мс
• Время передачи данных (201 точка):
- По шине IEC/IEEE: <2,9 мс
- По локальной сети 100 Мбит/с по протоколу VX11: <1,3 мс
- По локальной сети 100 Мбит/с по протоколу RSIB: <0,7 мс
• Время переключения:
- Между каналами: - Между наборами данных: • Динамический диапазон в полосе измерения 10 Гц, между измерительными портами: 128 дБ, тип. 138 дБ
• Выходная мощность измерительного порта: >13 дБмВт, тип. 15 дБмВт
• Диапазон развертки по мощности: >50 дБ, тип. до 60 дБ
• Полоса ПЧ:
- Стандартная: от 1 Гц до 1 МГц
- С опцией R&S®ZVA-K17: 5 МГц (10 МГц с ограничениями)
- С опцией R&S®ZVA-K7: 10 МГц (30 МГц с ограничениями)
• Количество каналов, диаграмм, кривых: >100 для каждого
• Количество точек на кривую: от 1 до 60001
• Операционная система: Windows XP Embedded
