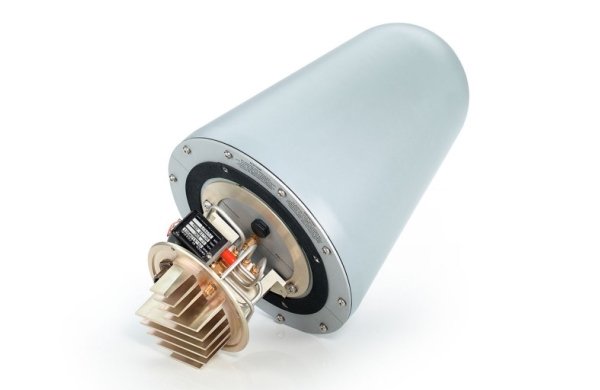

Антенны логопериодические направленные R&S®HL050S7 предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами в диапазоне частот от 0,85 до 26,5 ГГц. Конструктивно антенна представляет собой две логопериодические вибраторные системы, пересекающиеся под острым углом в месте расположения вибраторов высоких частот. Вибраторные системы защищены от внешних воздействий радиопрозрачным колпаком. С тыльной стороны антенны в герметичном контейнере располагается блок малошумящего усилителя (МШУ) с коммутатором. МШУ обеспечивает усиление сигналов со стабильной частотной зависимостью коэффициента усиления. Блок коммутации обеспечивает переключение антенны из активного в пассивный режим. Выход антенны представляет собой коаксиальный соединитель типа PC 3.50 (розетка). Для управления блоком коммутации и режимом работы МШУ используется блок управления R&S GB016 с интерфейсным кабелем. Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства. Свойства: • Диапазон рабочих частот от 850 МГц до 26,5 ГГц |
Технические характеристики:
| Наименование параметра | Значение |
| Диапазон рабочих частот, ГГц | от 0,85 до 26,5 |
| Диапазон изменения коэффициента усиления, дБ | от 5 до 7,5 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления антенны, дБ | ± 2,5 |
| КСВН входа, не более | 3 |
| Коэффициент усиления МШУ, дБ, не менее | 30 |
| Точка компрессии усиления 1 дБ, дБ[мВт], не менее | 5 |
| Масса, кг, не более | 1 |
| Габаритные размеры (диаметр × высота), мм, не более | 210x390 |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха, °С | от минус 10 до 50 |
| Относительная влажность воздуха при температуре 20 °С, % | до 80 |
| Атмосферное давление, мм рт. ст. | от 630 до 800 |
