Предназначен для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

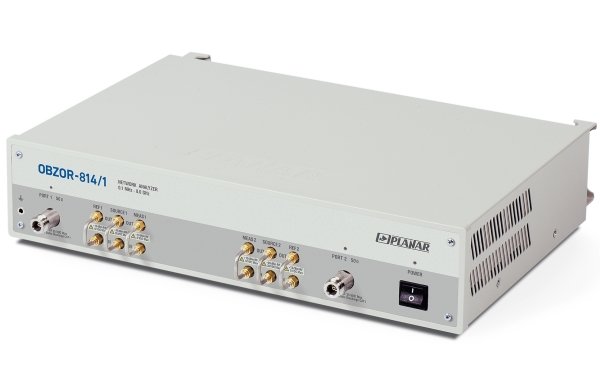

Особенностью ОБЗОР–814/1 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора. Сигнальные тракты с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель. Таким образом обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся (не используются) внутренние КСВН-мосты и ответвители. Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.
Векторный анализатор цепей Обзор–814/1 производится на базе прибора Обзор–804/1: его конструкция, принцип работы, функции и параметры идентичны аналогичным характеристикам ОБЗОР–804/1. Также анализатор ОБЗОР–814/1 использует общее с ОБЗОР–804/1 программное обеспечение.
Измеритель «Обзор–814/1» предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 70 дБ.
Благодаря наличию удалённого управления ОБЗОР-814/1 может быть использован в составе измерительных комплексов.
- Диапазон рабочих частот от 0,3 до 8000 МГц
- Измеряемые параметры: S11, S21, S12, S22
- Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
- Минимальное время измерения на одной частоте 100 мкс
- Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
- Максимальный входной уровень измерительного порта +10 dBm
