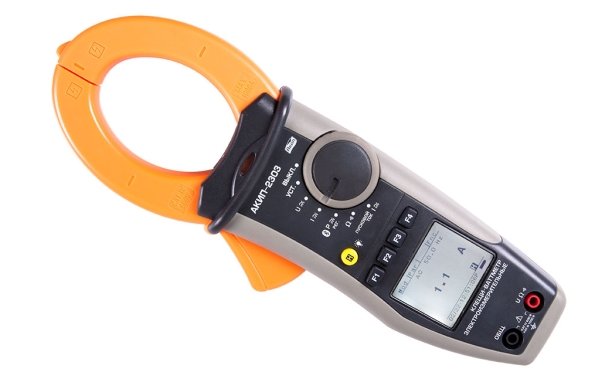

| Клещи электроизмерительные - ваттметр АКИП-2303 • Возможность применения в 1ф и 3ф сетях (60 параметров) • Измерение постоянного и переменного тока до 1000 А • Измерение постоянного и переменного напряжения до 1000 В • Измерение сигнала произвольной формы (TRMS) • Автовыбор пределов измерений, удержание результата (HOLD) • Измерение пускового тока (Inrush), пиковых (от 1мс), макс, мин, значений тока, напряжения, мощности, энергии, коэффициента мощности • Измерение суммарного коэффициента гармоник (THD,%) и гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я) • Измерение частоты тока и напряжения (макс, мин, усредн) • Измерение сопротивления до 60 кОм (макс, мин, усредн), прозвон цепи (до 150 Ом) • Определение порядка чередования фаз • Однополюсный индикатор совпадения фаз в 3ф сети (синфазность) • Измерение мощности (энергии) в цепи постоянного тока • Измерение активной, реактивной и полной мощности (P, Q, S) • Измерение коэф. мощности (макс, мин, усредн) с учетом типа нагрузки • Измерение энергии (активной EA, реактивной ER), таймер • Бесконтактный детектор фазного напряжения (LED-индикатор от 100 В) • Длительная регистрация во внутреннюю память (60 параметров до 2,1 дней) • Большой графический ЖК-дисплей с подсветкой (128×128 пикс.) • Автовыключение, индикация разряда батарей • Интерфейс Bluetooth 2.0 для соединения с ПК • Повышенная безопасность (кат IV 600 В) • Соответствие МЭК 61010, двойная изоляция |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ (DC) | Диапазон измерений | 0,5 В…1000 В |
| Разрешение | 0,1В | |
| Погрешность измерения | ± (1,0% + 4 ед. счета) | |
| Входной импеданс | 2,6 МОм | |
| Защита входа | 1000 В пост./ перем. ( скз) | |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS) | Диапазон измерений | 0,5 В…1000 В (при макс. коэф. амплит. = 1,41) |
| Разрешение | 0,1В | |
| Погрешность измерения | ± (1,0% + 3 ед. счета) на частоте 43…63 Гц ± (3,5% + 3 ед. счета) на частоте 10…43 Гц и 63…400 Гц |
|
| Входной импеданс | 2,6 МОм | |
| Защита входа | 1000 В пост./ перем. ( скз) | |
| ИЗМЕРЕНИЕ ПОСТОЯННОГО И ПЕРЕМЕННОГО НАПРЯЖЕНИЯ |
Значения | макс/ мин/ пиковые |
| Диапазон измерений | 0,5…1000 В | |
| Разрешение | 0,1В | |
| Погрешность измерения | ± (3,5% + 5 ед. счета) | |
| Время отклика | 1 с | |
| Защита входа | 1000 В пост./ перем. ( скз) | |
| ПОСТОЯННЫЙ ТОК | Диапазон измерений | 0,5 А…1000 А |
| Разрешение | 0,1 А | |
| Погрешность измерения | ± (2,0% + 5 ед. счета) | |
| Защита входа | 2000 А пост./ перем. ( скз) | |
| ПЕРЕМЕННЫЙ ТОК (TRMS) | Диапазон измерений | 0,5…1000 А (при макс. коэфф. амплит. = 3,0) |
| Разрешение | 0,1 А | |
| Погрешность измерения | ± (2,0% + 4 ед. счета ) на частоте 43…63 Гц ± (3,5% + 5 ед. счета) на частоте 10…43 Гц, 63…400 Гц |
|
| Защита входа | 2000 В пост./ перем. ( скз) | |
| ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА |
Значения | макс/ мин/ пиковые |
| Диапазон измерений | 0,5…1000 А | |
| Разрешение | 0,1 А | |
| Погрешность измерения | ± (3,5% + 5 ед. счета) | |
| Время отклика | 1 с | |
| Защита входа | 1000 В пост./ перем. ( скз) | |
| СОПРОТИВЛЕНИЕ И ПРОЗВОНКА ЦЕПИ (АВТОВЫБОР) |
Пределы измерений | 0…60 кОм |
| Разрешение | 0,1 Ом | |
| Погрешность измерения | ± (1,0% + 5 ед. счета) | |
| Прозвонка (f сигн. 2 кГц) | до 150 Ом | |
| Защита входа | 1000 В пост./ перем. ( скз) × 60 c | |
| ЧАСТОТА (НАПРЯЖЕНИЕ / ТОК) | Диапазон измерений | 10 Гц…99,9 Гц / 100…400 Гц (0,5В…1000 В/ 0,5 А…1000 А) |
| Разрешение | 0,1 Гц / 1 Гц | |
| Погрешность измерения | ± (1% + 5 ед. счета) | |
| Защита входа | 1000 В пост./ перем. ( скз), 2000 А пост./ перем. ( скз) | |
| ГАРМОНИКИ (НАПРЯЖЕНИЕ / ТОК) |
Диапазон измерений | 1…25 / 1…8 |
| Частота | 10…75 Гц / 76…400 Гц | |
| Разрешение | 0,1 В/ 0,1А | |
| Погрешность измерения | ± (5% + 5 ед. счета) | |
| МОЩНОСТЬ ПОСТОЯННОГО ТОКА | Диапазон измерений | 0…100 кВт / 100…1000 кВт |
| Разрешение | 0,01 кВт / 0,1 кВт | |
| Погрешность | ± (3,0% + 3 ед. счета) при >10 В, ≥2 А | |
| МОЩНОСТЬ (P, Q, S) | Диапазон измерений (кВт, к ВАР, кВА) | 0…99,99 / 100…1000 |
| Разрешение | 0,01 / 0,1 | |
| Погрешность измерения | ± (2,0% + 3 ед. счета) / ± (3,0% + 3 ед. счета) для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c |
|
| КОЭФФ. МОЩНОСТИ (Pf, Pfi, Pfc) | Диапазон измерений | 0,2…1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 3° для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c |
|
| ЭНЕРГИЯ (Ea, Eri, Erc) | Диапазон измерений (кВт*ч, кВАР*ч) | 0…100 / 100…1000 |
| Разрешение | 0,01 / 0,1 | |
| Погрешность измерения | ± (2,0% + 3 ед. счета) / ± (3,0% + 3 ед. счета) для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c |
|
| ОПРЕДЕЛЕНИЕ ПОРЯДКА ЧЕРЕДОВАНИЯ ФАЗ И СОВПАДЕНИЯ ФАЗ В СОЕДИНЯЕМЫХ ФИДЕРАХ |
Диапазон измерений | 100…1000 В |
| Рабочая полоса частот | 40…70 Гц | |
| Входной импеданс | 1,3 МОм | |
| Защита входа | 1000 В (скз) | |
| РЕГИСТРАЦИЯ ПАРАМЕТРОВ | Память | 2 МБ |
| Количество параметров | 60 макс. | |
| Период регистрации (IP) | 1, 5, 10, 30, 60, 120, 300, 600 или 900 с | |
| Автономная запись | Около 2,1 дн. при записи 60 параметров с интервалом 900 с | |
| ОБЩИЕ ДАННЫЕ | Тип преобразователя | Датчик Холла |
| Макс. индицируемое число | 9999 (+ децимальная точка) | |
| Скорость выборки | 6400 выб./с | |
| Скорость обновления экр. | 1 раз/с | |
| Макс. диаметр провода | 45 мм | |
| Источник питания | 1,5 В х 2 (тип ААА) | |
| Срок службы источника питания | ок. 53 ч | |
| Радиомодуль | Bluetooth 2.00 (2,4 ГГц, класс 2) | |
| Дисплей | Графический, 128×128 пикс. с подсветкой | |
| Автовыключение | 5 мин | |
| Условия эксплуатации | 0 °С…40 °С, отн. влажность не более 80 % | |
| Размеры | 252 х 88 х 44 мм | |
| Вес | 420 г (с эл. питания) | |
