Особенности модели 8100-017
• 200 В/м, требования MIL-STD 461 RS103
• Повышенная прочность (GaAs технология)
• Превосходная эффективность и производительность
• Имеется защитная блокировка для безопасности

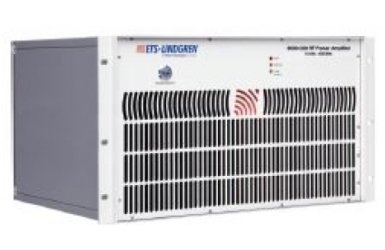

Описание усилителя мощности 8100-017
Модель 8100-017 представляет собой РЧ усилитель мощности (40 Вт), служащий преимущественно для ЭМС и поддерживающий требования (200 В/м) MIL-STD 461 RS103.
Использование в модели усилителя 8100-017 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8100-017 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8100-017
Электрические параметры
• Диапазон част: 18 – 26 ГГц
• Мощность выходная (номинальная): 40 Вт минимум
• Усиление (вариационное): + 6 дБ
• Гармоники: 15 дБс максимум
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 максимум
• Питание (ток переменный): 220-240 В ± 10% однофазное
• Линия питания: менее 750 ВА
• Питание (частот): 50/60 Гц
Механические параметры
• Удаленный интерфейс: LAN, GPIB
• РЧ разъемы типа: N
Физические параметры
• Габариты: 19”, 6U корпус, глубина 610 мм
• Вес усилителя 8100-017 составляет: 37 кг
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов
• Корпус (опционально): стойка стендовая с панелью передней для разъемов
