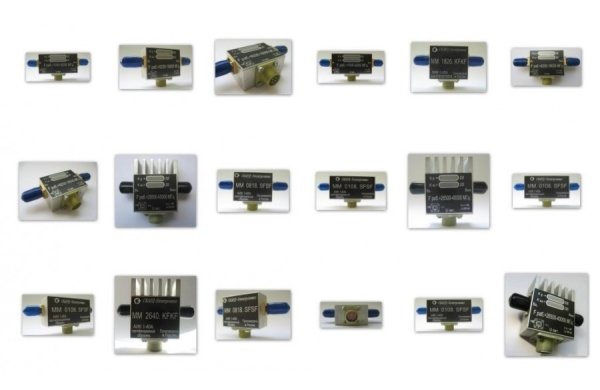

Предназначены для установки во входных цепях радиоприемных устройств и антенных системах для компенсации потерь в коаксиальных трактах. Обеспечивают работу в лабораторных, заводских и полевых условиях.
Условия эксплуатации:
- диапазон рабочих температур: от –45°С до +65°С;
- относительная влажность воздуха: 98%;
- режим работы – непрерывный;
- охлаждение – естественное
- минимальная наработка – 5 000 часов
- питание: +5 В; +12 В;
- разъемы типов: SMA до 26 ГГц; К до 40 ГГц.
| Наименование | Диапазон частот, ГГц | Коэф усиления, КУ, дБ |
Коэф шума,Кш, дБ | КСВН, вх/вых |
Выходная мощность, Р1 компрессия, мВт |
Выходная мощность, Рsat, мВт |
| АС001030 |
0,1-3 | 12, 20, 24 | 3 | 2 | 20 | - |
| АС010080 | 1-8 | 15, 20 | 4 | 2 | 12 | - |
| АС010180 | 1-18 | 10, 25 | 4 | 2 | 18 | 18 |
| АС080180 | 8-18 | 20, 30 | 4 | 2 | 50 | 100 |
| АС180260 | 18-26 | 20, 30 | 4 | 2 | 5 | 20 |
| АС180400 | 18-40 | 14, 30 | 6 | 2 | 25 | - |
| АС260400 | 26-40 | 15, 30 | 6 | 2 | 8 | - |
