Особенности модели 8000-002
• IEC/EN-61000-4-3 требования (20 В/м)
• Повышенная прочность GaAs конструкции
• Превосходная производительность прибора
• Имеется защитная блокировка (безопасность)

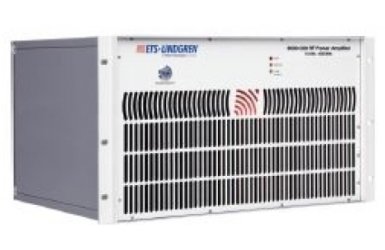

Описание усилителя мощности 8000-002
Модель 8000-002 представляет собой РЧ усилитель мощности (275 Вт, 80 МГц – 1 ГГц), который преимущественно предназначен для ЭМС приложений, включающих соответствие требованиям (20 В/м) IEC/EN-61000-4-3.
Использование в модели усилителя 8000-002 технологии GaAs обеспечивает прибору высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность, чем у усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8000-002 характеризуется низким уровнем искажений и полным соответствием функциональных показателей.
Характеристики усилителя 8000-002
Электрические параметры
• Диапазон част: 80 МГц – 1 ГГц
• Мощность выходная (номинальная): 275 Вт
• Усиление (вариационное): + 3 дБ
• Гармоники: - 20 дБс max
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 max
• Питание (ток переменный): 220-240 В, однофазное
• Питание (частота): 50/60 Гц
• Линия питания: менее 2 кВА
Механические параметры
• Удаленный интерфейс: GPIB
• РЧ разъемы типа: N
Физические параметры
• Габариты: 19”, 6U корпус, 550 мм (глубина)
• Вес усилителя 8000-002 составляет: 25 кг
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов
• Корпус (опционально): стойка стендовая с панелью передней для разъемов
