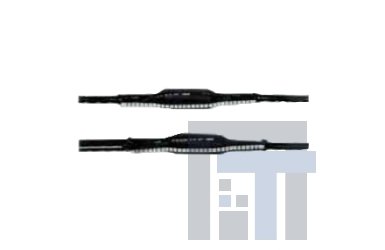

Термоусаживаемая соединительная и ответвительная муфта ЗМ FVAM
| Термоусаживаемая соединительная и ответвительная муфта ЗМ FVAM Назначение Термоусаживаемая соединительная и ответвительная муфта FVAM может применяться для всех наполненных и не наполненных воздухом кабелей связи, не имеющих контроля давления воздуха. Преимущества • Входящая в комплект поставки защитная прокладка служит в качестве пароизоляции, а также для защиты места сращивания от высокой температуры и механических воздействий • Нержавеющая замыкающая шина защищаетот открывания или перекоса манжеты при садке • По изменению цвета наружного покрытия температурной индикаторной окраской можно следить окончанием процесса усадки. Внимание: изменение цвета происходит только при достижении максимальной температуры усадки. |
| Характеристики | ||||||||||||
| Максимальный диаметр, измеряемый по защитной прокладке, мм |
Максимальная емкость при использовании Scotchlokтм или аналогичных соединителей |
Максимальная емкость при использовании соединительных планок для жил SAVL |
Обозначение | Ввод кабеля Только один кабель на одну сторону муфты |
Несколько кабелей на одну сторону муфты |
Размеры муфты после усадки |
||||||
| Диаметр, мм | Диаметр, мм | Минимально допустимое значение |
Максимально допустимое значение |
Общая длина |
Внешний диаметр |
|||||||
| 0,4 | 0,6 | 0,8 DA | 0,4 | 0,6 | 0,8 DA | Диаметр, мм | Окружность, мм | Окружность примерно, мм |
примерно, мм | примерно, мм | ||
| 43 | 30 | 20 | 10 | 40 | 30 | 20 | FVAM 1/6 | 8 | 25 | 110 | 320 | 50 |
| 68 | 100 | 50 | 30 | 150 | 100 | 50 | FVAM 2/6 | 15 | 47 | 175 | 360 | 80 |
| 93 | 150 | 100 | 70 | 400 | 250 | 100 | FVAM 3/6 | 25 | 78 | 215 | 360 | 100 |
| 120 | 200 | 200 | 150 | 500 | 300 | 200 | FVAM 4/6 | 28 | 88 | 295 | 400 | 130 |
| 120 | 400 | 300 | 200 | 600 | 400 | 250 | FVAM 5/6 | 28 | 88 | 295 | 600 | 130 |
| 137 | 600 | 500 | 300 | 800 | 500 | 400 | FVAM 6/6 | 34 | 107 | 320 | 700 | 150 |
|
Комплектующие изделия |
