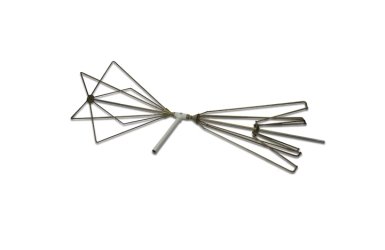

Широкополосная измерительная биконическая складная антенна П6-121 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 30 до 300 МГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии и излучения электромагнитного поля.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Внесена в ГРСИ под регистрационным номером 58703-14.
- Обладает свойствами электрического диполя.
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле с высокой точностью напряженности.
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
- Удобна для транспортирования в сложенном виде.
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
- Поставляется с поверочным сертификатом.
Технические характеристики антенны П6-121: | |
Диапазон частот | 30-300 МГц |
Коэффициент калибровки | от 10 до 25 дБ(1/м) |
КСВН типовое | 2,0 |
Поляризация | линейная |
Пределы погрешности Кк | ± 2,0 дБ |
Тип СВЧ соединителя | SMA |
Габариты | 1327*501*501 мм |
Масса | 1,2 кг |
Диапазон рабочих температур | -40 + 65 С |
