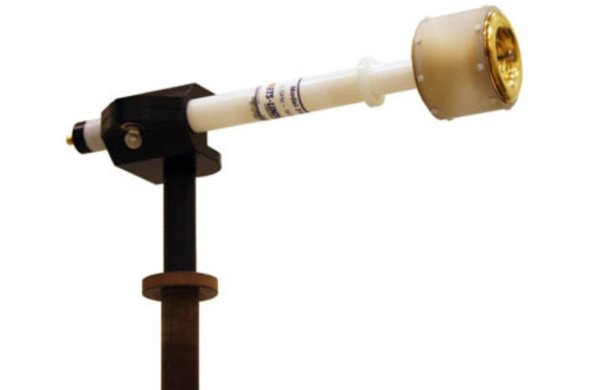

Мини-биконическая антенна ETS-Lindgren 3183 (1 - 18 ГГц)

Артикул: 1-351933

  • Длина антенны 3183: 36,2 см
  • Ширина антенны 3183: 15,25 см
  • Вес антенны 3183: 0,7 кг
  • Длина «Stinger»-типа крепления: 17,8 см


Антенна EMCO 3183



Антенна EMCO 3183 характерна следующим:

• Диапазон частот модели 3183: 1 ГГц – 18 ГГц

• Всенаправленного типа

• Антенна с линейной поляризацией

• ДНА соответствует CISPR 16



Применяется антенна 3183 в разных сферах:

• Для мониторинга и исследования широкополосного спектра

• Для проверки характеристик безэховых камер



Описание мини-биконической антенны 3183



Антенна EMCO 3183 отличается широкополосным диапазоном, который простирается от 1 ГГц до 18 ГГц.

Антенна модели 3183, как и 3180B, 3181, 3184, является широкополосной мини-биконической антенной.

Диаграмма направленности мини-биконической модели ETS-Lindgren 3183 является всенаправленной и соответствует CISPR 16.

Такой диапазон антенны модели 3183 покрывает большинство, используемых во всем мире, частот для беспроводной связи.

Такое преимущество антенны 3183 позволяет использовать ее совместно с портативным анализатором спектра для мониторинга и исследования спектра сигнала.

Для работы на открытом воздухе для антенны предусмотрен специальный герметизирующий комплект.

Антенна 3183 обладает минимальным показателем КСВН по всему диапазону и имеет среднее КСВН 2:1.

Диаграмма направленности

ДНА модели 3183 в H-плоскости является всенаправленной.

Поэтому антенна 3183 способна принимать сигналы со всех сторон.

Соответствие CISPR-16

ДНА 3183 соответствует требованиям CISPR-16, предъявляемым для проверки и аттестации безэховой камеры.

За счет компактных размеров антенна ETS-Lindgren 3183 удобна для исследования и измерения гармоник усилителя во время проведения испытаний согласно IEC 61000-4-3.

Мониторинг спектра

Мини-биконическая антенна EMCO 3183 идеально подходит для мониторинга спектра, а также исследования ЭМ поля.

Совместно с портативным анализатором спектра компактную антенну 3183 используют для исследования поля.



Конфигурация антенны 3183

Стандартная конфигурация

• Антенна 3183

• Крепления для штатива антенны

• Калибровка индивидуальная (на 1 м/ст. SAE ARP 958)

• Сертификат, коэффициенты, руководство

Дополнительные опции

• Несколько штативов для антенн (неотражающих) ETS-Lindgren



Характеристики EMCO-3183

Характеристики электрические

• Мин. частота: 1 ГГц

• Макс. частота: 18 ГГц

• Линейная поляризация

• Диаграмма 3183: всенаправленная

• Среднее КСВН: 2:1

• Разъемы антенны 3183: SMA «мама»

• Макс. непрерывная мощность: 50 Вт (1 ГГц), 25 Вт (18 ГГц)

Характеристики физические

• Длина антенны 3183: 36,2 см

• Ширина антенны 3183: 15,25 см

• Вес антенны 3183: 0,7 кг

• Длина «Stinger»-типа крепления: 17,8 см
