Антенна EMCO 3180B
Мини-биконическая антенна 3180B ETS-Lindgren имеет:
• диапазон частот больших элементов (каркасных): 30МГц – 1ГГц
• диапазон частот малых элементов (конических): 30МГц – 3 ГГц
• всенаправленную диаграмму
Антенна EMCO 3180B позволяет проводить:
• испытание и проверку хар-к полностью безэховых камер
• необходимое измерение параметров поля
• тестирование широкополосного спектра
• проверку на соответствие стандарту CISPR 16-1-4
Описание антенны 3180B
Широкополосная антенна 3180B, как и модели 3181, 3183, 3184, является мини-биконической антенной ETS-Lindgren.
Антенна 3180B эффективна для работы в разных частотных диапазонах, в зависимости от своих конструктивных элементов.
Оптимальный режим каркасных элементов модели 3180B для диапазона 30 МГц – 1 ГГц, а конических элементов для 30 МГц – 3 ГГц.
Разработанные специально элементы мини-биконические антенны помогают сделать всенаправленную диаграмму антенну без разделения луча.
Современная модель антенны ETS-Lindgren 3180B идеальна для проведения испытаний нормализованного затухания NSA в свободном пространстве FSNSA длябезэховых камер.
Компактный размер EMCO 3180B удобен для тестирования сигнала по стандарту IEC 61000-4-3.
Диапазон антенны
Антенна 3180B используется для измерений ЭМС в обычном частотном диапазоне.
Эта модель мини-биконической антенны покрывает УВЧ, ОВЧ диапазоны, что делает ее функциональной для мониторинга спектра телевидения, сотовых телефонов, FM-вещания.
Конические элементы 3180B позволяют работать в диапазоне до 3 ГГц.
Диаграмма направленности
Биконическая антенна EMCO 3180B имеет всенаправленную диаграмму.
Элементы модели 3180B разработаны для исключения расщепления главного пучка излучения по горизонтали.
Подвижная система установки 3180B
Антенна 3180B имеет стандартное крепление блока и заднее крепление «stinger».
Конфигурация антенны 3180B (стандартная)

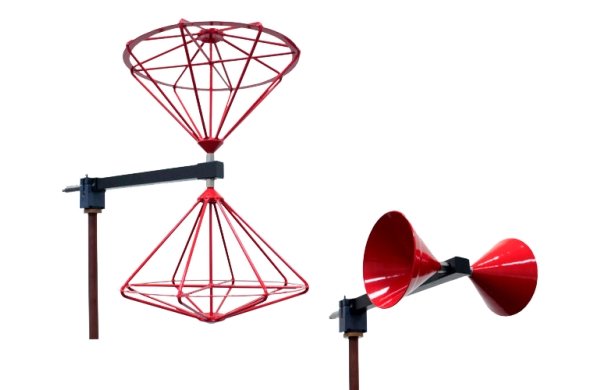

• Антенна 3180B (трансформатор, каркасные и конические элементы)
• Индивидуальная калибровка 3180B
• Руководство
Характеристики антенны 3180B
Общие электрические характеристики антенны
• Частота мин.: 30 МГц
• Частота макс.: 3 ГГц
• Поляризация 3180B: линейная
• Диаграмма: направленного типа
Электрические характеристики каркасных элементов 3180B
• Диапазон: 30 МГц – 1 ГГц
• КСВН: 5:1
• Сопротивление (номинал.): 50 Ом
• Мощность (макс. непрерывная): 200 Вт
• Тип разъема: N («мама»)
Электрические характеристики конических элементов 3180B
• Диапазон: 30 МГц – 3 ГГц
• КСВН: 5:1
• Сопротивление (номинал.): 50 Ом
• Мощность (макс. непрерывная): 50 Вт
• Тип разъема: N («мама»)
Физические характеристики каркасных элементов 3180B
• Длина: 72,16 см
• Высота: 40,00 см
• Ширина: 66,34 см
Физические характеристики конических элементов 3180B
• Длина: 60,45 см
• Высота: 16,50 см
• Ширина: 30,07 см
