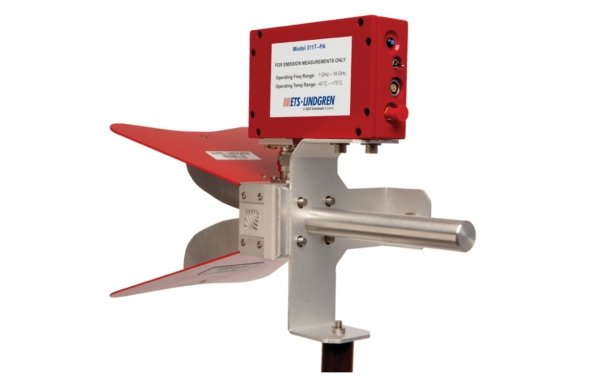

Антенна с предусилителем ETS-Lindgren 3117-PA (1 - 18 ГГц)

Артикул: 1-351943

  • Длина/Ширина/Высота – 33,0см/17,5см/19,7см
  • Масса 3117-PA – 1,4 кг


Антенна EMCO 3117-PA



Антенна 3117-PA – 2-х гребневая волноводная рупорная антенна ETS-Lindgren с установленным предусилителем, работающая в диапазоне 1ГГц – 18ГГц.



Основные характеристики 3117-PA



• Диапазон антенны составляет от 1 - 18 ГГц

• Предусилитель увеличивает чувствительность

• Антенна 3117-PA поддерживает излучение однолепестковое

• Калибровка цельная (антенна + предусилитель)

• Установка антенны подвижная

• Антенный коэффициент имеет очень низкое значение



Описание антенны 3117-PA



Волноводная 2-х гребневая рупорная антенна 3117-PA представляет собой вариант антенны EMCO-3117 с добавленным предусилителем для увеличения ее чувствительности.

Антенна с предусилителем EMCO-3117-PA проходит калибровку в лаборатории ETS как единое устройство.

Причем все несоответствия (между антенной и усилителем) учтены в параметре коэффициента антенны.

Антенна EMCO-3117-PA – это идеальная приемная антенна для частот от 1ГГц.

ETS-Lindgren производит также и другие антенны с усилителем: 3115-PA, 3116C-PA, 3142E-PA.

Диапазон частот антенны 3117-PA

Диапазон охватываемых частот антенной с предусилителем 3117-PA составляет 1 - 18 ГГц, что отлично подходит для измерений сверх 1 ГГц.

Предусилитель антенны

Предусилитель антенны 3117-PA рассчитан на частоты 1 - 18 ГГц, при этом коэффициент усиления средний до 48 дБ.

Неравномерность усиления имеет + 2,5 дБ по всему диапазону.

Коэффициент шума антенны 3117-PA доходит до 3,0 дБ.

Выходная мощность предусилителя в точке 1 дБ составляет минимум +17 дБ.

Характеристиками антенны 3117-PA на входе и выходе усилителя является КСВН (вх. и вых.) < 2:1.

Коэффициент антенны

Коэффициент антенны 3117-PA низкий за счет калибровки ее, проводимой целого устройства (антенны и усилителя вместе).

Подвижная установка

Двухгребневая антенна 3117-PA с усилителем имеет подвижную установку, она может крепиться как стандартными (резьба ¼"-20) креплениями , так «stinger» - креплениями.

Одно-лепестковое излучение

Антенны 3117, как без предусилителя, так и с ним, поддерживают на всем диапазоне диаграмму ДНА с одним главным лепестком.

Это позволяет EMCO-3117-PA иметь отличные характеристики для высокоточного измерения коэффициента излучения и усиления.

Кроме того, это отражается в лучшую сторону на распределении ЭМ энергии на измеряемой поверхности.

Калибровка антенны 3117-PA

Калибровка производится целого устройства 3117-PA (антенны и усилителя), что делает минимизированным показатели неопределенности.



Конфигурация EMCO 3117-PA

Стандартная конфигурация

• Антенна EMCO с предусилителем PA

• Источник питания для предусилителя

• Крепеж стандартный (резьба ¼"-20)

• Другой крепеж - типа «stinger»

• Индивидуальная калибровка 3117-PA (1м/SAE ARP 958)

• Руководство

Опции

• Антенный штатив 4-TR

• Антенный штатив 7-TR



Характеристики антенны 3117-PA

Электрические характеристики

• Мин. частота: 1 ГГц

• Макс. частота: 18 ГГц

• КСВН: Rx

• Импеданс: 50 Ом

• Линейная поляризация

• Диаграмма 3117-PA: направленная

• Тип разъема: SMA

Физические характеристики

• Длина/Ширина/Высота – 33,0см/17,5см/19,7см

• Масса 3117-PA – 1,4 кг
