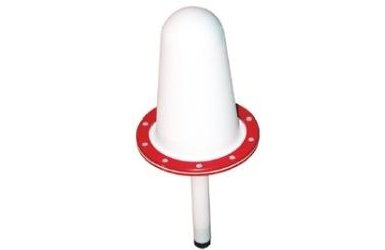

Мини-биконическая антенна ETS-Lindgren 3181 (500 МГц - 9 ГГц/18 ГГц)

Артикул: 1-351934

  • Длина антенны: 36,2 см
  • Ширина антенны: 15,25 см
  • Длина крепления для антенны (тип «stinger»): 17,8 см


Антенна EMCO 3181



Особенности мини-биконической антенны EMCO-3181:

• Диапазон частот (рекомендуемый): 500 МГц – 9 ГГц

• Диапазон антенны 3181 (макс.): 500 МГц – 18 ГГц

• Диаграмма: всенаправленная (CISPR-16)



Области применения антенны 3181:

• Для мониторинга спектра (при работе до 18 ГГц)

• Для измерения характеристики БЭК (безэховых камер)



Описание антенны модели 3181 ETS-Lindgren



Антенна 3181 – это широкополосная всенаправленная модель мини-биконической антенны производства ETS-Lindgren.

Диапазон антенны 3181, в зависимости от ее использования, составляет от 500 МГц до 9 или 18 ГГц.

Среди мини-биконических антенн EMCO есть также модели: 3180B, 3183, 3184.

Диаграмма направленности 3181 соответствует CISPR-16.

Частотный диапазон антенны EMCO 3181 покрывает диапазоны большинства устройств беспроводной связи, которые распространены по всему миру.

В сочетание с анализатором спектра, антенна 3181 идеально подходит для мониторинга и исследования спектра интересующих сигналов.

Диаграмма направленности модели 3181

Всенаправленная в H-плоскости диаграмма направленности модели 3181 позволяет принимать сигналы со всех сторон относительно оси.

КСВН антенны 3181

На всем диапазоне частот антенна 3181 имеет низкое значение КСВН.

На большей части диапазона у антенны 3181 значение КСВН менее 2:1, но не превышает значения 4:1 при выше 1 ГГц.

Мониторинг антенной 3181 спектра

Антенна 3181 идеально подходит для мониторинга спектра сигналов, а также для исследования и изучения электромагнитного поля.

Компактный размер и небольшой вес антенны ETS-Lindgren 3181 очень удобны для ее транспортировки и работы с портативным анализатором спектра.

Для использования антенны EMCO 3181 вне помещений, дополнительно возможна специальная герметизация устройства.



Конфигурация антенны 3181

Стандартная конфигурация

• Антенна модели 3181

• Защита от воздействий внешней среды

• Индивидуальная калибровка в спецлаборатории (1 метр/ SAE ARP 958)

• Руководство, сертификаты, коэффициенты

Дополнительные опции

• Варианты штативов для антенн ETS-Lindgren (без отражающего эффекта)

• Дополнительная калибровка (3 метра/ ANSI C63.5)



Характеристики EMCO-3181

Характеристики электрические

• Частота (минимум): 500 МГц

• Частота (максимум): 18 ГГц

• Сопротивление (номинал): 50 Ом

• Тип разъема: «мама» SMA

• Мощность непрерывная (максимум): 200 Вт (500 МГц), 25 Вт (18 ГГц)

• Поляризация антенны: линейная

• Тип диаграммы 3181: всенаправленный

• КСВН (среднее значение): менее 2:1

Характеристики физические

• Длина антенны: 36,2 см

• Ширина антенны: 15,25 см

• Длина крепления для антенны (тип «stinger»): 17,8 см
