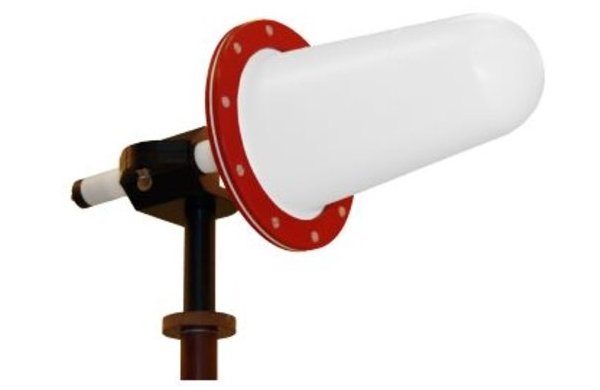

Мини-биконическая антенна ETS-Lindgren 3184 (1 - 18 ГГц)

Артикул: 1-351932

  • Длина антенны 3184: 36,2 см
  • Ширина антенны 3184: 15,25 см
  • Вес антенны 3184: 0,7 кг
  • Длина Stringer-крепления: 17,8 см


Антенна EMCO 3184



Антенна EMCO 3184 имеет:

• Диапазон антенны: 1ГГц – 18 ГГц

• Всенаправленного типа ДНА



Антенна 3184 используется для:

• Измерений согласно IEC 61000-4-3

• Мониторинга широкополосного спектра



Описание мини-биконической антенны 3184



Антенна 3184 - это одна из мини-биконических антенн ETS-Lindgren, как и модели 3180B, 3181 и 3183.

Широкополосная антенна 3184 имеет расширенный диапазон рабочих частот 1ГГц – 18ГГц.

Модель EMCO 3184 оснащена обтекателем антенны, который защищает ее от воздействия окружающей среды.

Такой широкополосный диапазон частот, а также всенаправленная диаграмма делают антенну EMCO 3184 достаточно функциональной.

Совместно с портативным анализатором спектра, антенна 3184 используется для мониторинга и исследований спектра сигнала.

К антенне модели 3184 прилагается специальный герметизирующий комплект для работы вне помещений.

На всем рабочем диапазоне антенна ETS 3184 имеет низкое значение КСВН, среднее значение которого составляет 2:1.

Диаграмма направленности

В H-плоскости ДНА антенны 3184 является всенаправленной, что позволяет принимать ей сигналы с любой стороны.

Мониторинг спектра

Антенна 3184 идеально подходит для мониторинга спектра и исследования ЭМ поля.

Малый вес и компактные размеры модели 3184 ETS-Lindgren позволяют совместно с портативным анализатором использовать ее как прибор для исследования поля.

IEC-61000-4-3

Компактную модель EMCO 3184 возможно также использовать для измерений гармоник усилителя при испытаниях согласно IEC 61000-4-3 на устойчивость к излучению.



Конфигурация антенны 3184

Стандартная конфигурация

• Антенна модели 3184

• Комплект креплений для антенного штатива ETS

• Индивидуальная калибровка (1м/согласно SAE ARP 958)

• Комплект к антенне 3184 герметизирующий

• Руководство, сертификат, коэффициенты антенны

Дополнительные опции

• Неотражающие штативы для антенн ETS-Lindgren



Характеристики EMCO-3184

Электрические характеристики

• Частот max: 18 ГГц

• Частота min: 1 ГГц

• Поляризация антенны 3184: линейная

• Тип диаграммы модели 3184: всенаправленный

• Среднее значение КСВН: 2:1

• Импеданс: 50 Ом

• Тип разъема: SMA («мама»)

• Непрерывная мощность max: 50 Вт (1 ГГц), 25 Вт (18 ГГц)

Физические характеристики

• Длина антенны 3184: 36,2 см

• Ширина антенны 3184: 15,25 см

• Вес антенны 3184: 0,7 кг

• Длина Stringer-крепления: 17,8 см
