• Стандартные скорости передачи данных, на которых выполняются измерения, от 125 Mбит/с до 3,125 Гбит/с
• Электрические и оптические интерфейсы (соединитель SFP) (генератор: одновременно)
• Генерация псевдослучайных двоичных последовательностей (PRBS), K28.5 и встроенная функция восстановления тактового сигнала
• Самый компактный из имеющихся на сегодняшний день тестеров коэффициентов битовых ошибок
• Недорогой и удобный в использовании
• Управляется программой пользователя, работающей на внешнем ПК с операционной системой Windows 2000 или XP, который подключен к прибору через интерфейс USB 2.0
• Тестер BERT может полностью программироваться

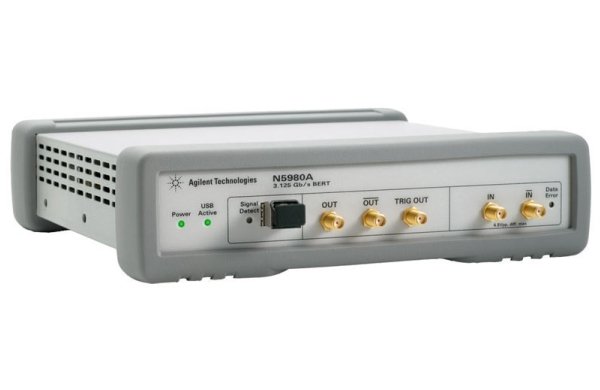

Последовательный тестер BERT до 3,125 Гбит/с N5980A компании Agilent является идеальным прибором для ручных или автоматизированных производственных испытаний устройств с электрическими и оптическими каналами, работающих на скоростях передачи данных от 125 Мбит/с до 3,125 Гбит/с. Он перекрывает все наиболее часто используемые скорости передачи данных.
Недорогой и удобный в использовании
Программный интерфейс пользователя имеет один стандартный или один расширенный экран для обеспечения интуитивно понятного использования прибора операторами. Это делает прибор удобным в использовании и простым для изучения.
Возможность удвоения пропускной способности
За счет одновременного использования электрического и оптического (SFP) интерфейсов пользователь может удвоить пропускную способность при выполнении измерений (ввод данных по электрическому каналу/вывод данных по оптическому каналу и наоборот).
Возможности автоматизации
Возможность дистанционного программирования функций интерфейса пользователя с использованием команд SCPI упрощает интеграцию N5980A в другие программы.
Генерация псевдослучайных двоичных последовательностей (PRBS), K28.5 и встроенная функция восстановления тактового сигнала
Прибор N5980A может генерировать стандартные полиномиальные псевдослучайные двоичные последовательности (PRBS), символы K28.5 (“запятая”) и различные кратные скорости передачи (от /2 до /20). Он может также вносить ошибки с настраиваемой частотой появления ошибок. Приемник имеет встроенную функцию восстановления тактового сигнала (CDR) и дифференциальные входы (SMA) для сигналов с амплитудой от 50 мВ (размах) до 2 В (размах).
Стандартный соединитель оптических модулей
Прибор имеет стандартный соединитель типа SFP (розетка). Это позволяет подключать все другие типы оптических модулей, выбранные пользователем (например, для многомодового/одномодового волокна с длинами волн 850, 1310 и 1550 нм).
Компактный размер
Компактный размер N5980A позволяет разместить его на любом столе или в любой автоматической установке. Габаритные размеры прибора (Ш x В x Г): 228 мм x 59 мм x 246 мм (при размещении на столе).
Системные характеристики
Скорость передачи данных
Одна и та же скорость передачи данных применяется для электрического и оптического выходов генератора кодовых последовательностей, а также для электрического и оптического входов детектора ошибок.
| Fast Ethernet | 125 Мбит/с |
| OC-3 | 155,52 Мбит/с |
| OC-12 | 622,08 Мбит/с |
| OC-48 | 2,48832 Гбит/с |
| OC-48 with FEC | 2,66606 Гбит/с |
| 1 x FC | 1,0625 Гбит/с |
| 2 x FC | 2,125 Гбит/с |
| 1 x Gigabit Ethernet | 1,25 Гбит/с |
| XAUI | 3,125 Гбит/с |
| Погрешность | ±50 х 10-6 |
Операционная система
Программное обеспечение, поставляемое с прибором, работает на ПК с
операционной системой Windows 2000 или XP
с .NET v2.0, управление прибором по интерфейсу USB 2.0.
Генератор кодовых последовательностей
Кодовые последовательности
Поддерживаются следующие кодовые последовательности:
псевдослучайные двоичные последовательности (PRBS): 27-1, 215-1, 223-1, 231-1.
Кодовая последовательность данных: K28.5.
Последовательность тактовых импульсов: скорость передачи данных, деленная на n, где n=2, 4, 8, 10, 16, 20
Кодовая последовательность может быть индивидуально настроена для электрического и оптического выходов генератора.
Внесение ошибок
Внесение ошибок с фиксированной частотой появления для электрического и оптического каналов: фиксированные значения частоты появления ошибок, выражаемые как 1 ошибка на 10n бит, где n=3,4,5,6,7,8,9. Внесение одной ошибки. Для электрического и оптического выходов генератора могут быть установлены отдельные значения частоты появления ошибок.
Электрический выход генератора кодовых последовательностей
На передней панели прибора расположен дифференциальный электрический выход.
Оптический выход генератора кодовых последовательностей
Стандартный соединитель типа SFP. Минимальное число циклов соединения/рассоединения: 200.
Выход сигнала запуска
Несимметричный электрический выход расположен на передней панели прибора.
Детектор ошибок
Дифференциальный электрический вход расположен на передней панели. Значения скоростей передачи данных те же, что и для генератора кодовых последовательностей.
Кодовые последовательности
Поддерживаются следующие кодовые последовательности:
псевдослучайные двоичные последовательности (PRBS): 27-1, 215-1, 223-1, 231-1.
Включенные принадлежности: User Software (программа пользователя) c демонстрационным CDROM, сетевой шнур, кабель USB, соединитель SFP (заглушка).
