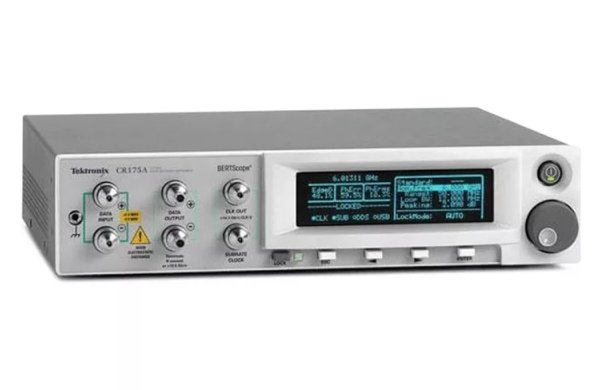

| Прибор для восстановления тактовой частоты BERTScope 17,5 Гбит/с Textronix CR175A Тестеры коэффициента битовых ошибок обладают превосходными характеристиками и исключительной гибкостью, позволяющей значительно сократить сроки разработки новых изделий и снизить расходы, связанные с тестированием на соответствие стандартам. Эти приборы прекрасно справляются со своей основной задачей быстрым и надежным выявлением ошибок в цифровых потоках. Применение • Проверка/измерение параметров устройств • Восстановление тактовой частоты для цифровых осциллографов и анализаторов коэффициента битовых ошибок • Анализ целостности сигнала Возможности • Скорость передачи данных до 28,6 Гбит/с • Независимое измерение, управление и отображение полосы ФАПЧ, JTF (передаточной функции джиттера) и пиковых значений. • Входная компенсация при восстановлении тактовой частоты • Полоса ФАПЧ 24 МГц (опционально) Преимущества • Непрерывный диапазон скорости передачи данных для систем ввода/вывода нового поколения, включая PCIe 3.0, 10GBASE-KR, 16xFC, 25 & 28G CEI и 100GBASE-LR-4 & ER-4. • Создает точную характеристику «Эталонной ФАПЧ» для тестирования джиттера приемников и тестирования устойчивости приемника в условиях максимальной нагрузки. Обеспечивает полную гибкость измерения параметров. • Позволяет восстанавливать тактовую частоту сигналов с значительными межсимвольными помехами, не оказывая влияния на исследуемый поток данных. Восстановленная тактовая частота позволяет выполнять другие виды анализа, включая «чистый глаз», применение к сигналу фильтрации КИХ и тестирование BER. • Отвечает требованиям к полосе JTF шин USB 3.0, 6 G SATA и PCIe 3. |
| Опция | Описание | CR125A | CR175A | CR286A |
| PCIE | Анализ ФАПЧ для PCIe (необходи- ма опция для измерения спектра джиттера, работает только на 2.5G и 5G) |
• | • | • |
| HS | Генератор сигналов максимальной на- грузки (включает опции ECC, MAP, PL, XSSC, JTOL, SF) |
• | • | |
| XLBW | Расширенная тактовая частота с распреде- ленным спектром (SSC) (входит в STR) |
• | • | • |
| 12GJ | Генерация расширенных сигналов макси- мальной нагрузки для PCIe |
• | ||
| 17GJ | Эмуляция кодирования с коррекцией ошибок (ПО) (входит в STR) |
• | ||
| 28GJ | Шаблоны допуска на джиттер (ПО) (ис- пользуется только с STR) |
• | ||
| CA1 | ПО анализа живых данных (входит в STR) | • | • | • |
| Серия BERTScope® BSA | Серия BERTScope® CR | Серия BERTScope® DPP | Серия BERTScope® BA | |
| Тип | Измерение коэффициента битовых ошибок с функциями осциллографа |
Универсальное прецизионное восстановление и анализ тактовой частоты |
Производительный анализ последовательных данных |
Поиск источников битовых ошибок |
| Макс. скорость потока | 8,5 – 26 Гбит/с | 12,5 – 28,6 Гбит/с | 12,5 Гбит/с | 1,5 – 1,6 Гбит/с |
| Применение | • Измерение параметров ско- ростных цифровых устройств с помощью встроенного генератора кодовых последо- вательностей, обнаружение ошибок и генерация сигналов максимальной нагрузки • Анализ целостности сигнала – коррелированная глазковая диаграмма BER, пиковый джиттер, карта джиттера, измеренные и экстраполиро- ванные контура BER, тести- рование по маске и анализ добротности • Опциональный встроенный генератор калиброванного сигнала максимальной на- грузки SJ, SI, RJ и BUJ для тестирования глазковой диа- граммы и допусков джиттера, включая: • 6, 11 и 25 G CEI • PCI Express 3.0 • USB 3.0 • Fibre Channel • 10/40/100 G Ethernet • SATA & SAS • SFP+/SFI и XFP/XFI |
• Непрерывное восстановление тактовой частоты для данных, передаваемых со скоростью от 150 Мбит/с до 12,5, 17,5 или 28,6 Гбит/с • Восстановление тактовой частоты существующих и будущих стандартов после- довательных шин, включая: 16XFC, 100GBASELR-4, CEI-28 G-SR, PCI-e Gen. 3, 10/40/100 G Ethernet, SAS, SATA • Непрерывные, выбираемые пользователем полосы ФАПЧ от 200 кГц до 12 МГц, опцио- нально до 24 МГц • Автономная работа, со- вместная работа с другим испытательным оборудова- нием, с приборами семейства BERTScope или DSA8200 |
• Измерение параметров высокоскоростных, сложных устройств • Сертификационные испыта- ния последовательных по- токов данных на соответствие промышленным стандартам • Разработка/проверка скорост- ных компонентов и систем ввода/вывода |
• Измерение параметров полу- проводниковых приборов • Производственное тестиро- вание по маске глазковой диаграммы, тестирование BER и джиттера • Функциональное тестирова- ние систем спутниковой связи • Функциональное тестиро- вание систем беспроводной связи • Тестирование оптоволоконных компонентов и систем • Оценка упреждающей коррек- ции ошибок |
| Принадлежности | |
| CR125ACBL | Комплект высококачественных кабелей с согласованной задержкой (необходим для BERTScope и CRU в приложениях SSC) |
| 100PSRTFILTER | Фильтр фронтов длительностью 100 пс |
| BSA12500ISI | Дифференциальная плата межсимвольных помех |
| PMCABLE1M | Прецизионная пара кабелей с согласованной фазой, 1 м |
| SMAPOWERDIV | Делители мощности SMA |
| BSASATATEE | Т-образный ответвитель BSA-SATA для сигнализации OOB |
| BSARACK | Комплект для монтажа в стойку BSA |
