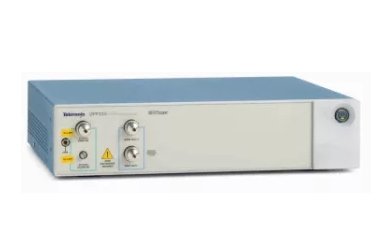

Процессор цифровых предыскажений BERTScope Tektronix DPP125B

Артикул: 1-10469

Процессор цифровых предыскажений BERTScope 1-12,5 Гбит/с 3 отвода

• Поддержка высокой скорости передачи данных с аппаратной компенсацией позволяет выполнять тесты совместимости современных последовательных шин 2-го и 3-го поколения.
• Поддерживает тесты совместимости для 802.3ap, Serial Attached SCSI, объединительных панелей 10GBASE-KR, DisplayPort™, USB 3.0, PCI Express® Gen 3.
• Регулировка предварительных и последующих курсоров для оптимизированной компенсации межсимвольных помех и потерь.




Процессор цифровых предыскажений BERTScope 1-12,5 Гбит/с 3 отвода Textronix DPP125B


Тестеры коэффициента битовых ошибок обладают превосходными характеристиками и исключительной гибкостью, позволяющей значительно сократить сроки разработки новых изделий и снизить расходы, связанные с тестированием на соответствие стандартам. Эти приборы прекрасно справляются со своей основной задачей быстрым и надежным выявлением ошибок в цифровых потоках.


Применение

• Проверка/измерение параметров устройств
• Проверка совместимости последовательных данных


Возможности

• Работа в диапазоне от 1 до 12,5 Гбит/с в стандартной конфигурации с 3 отводами.
• Оценка 3-отводной компенсации на сигналах 8b/10b со скоростями более 5 Гбит/с (опционально 4 отвода)
• Гибкая установка курсора


Преимущества

• Поддержка высокой скорости передачи данных с аппаратной компенсацией позволяет выполнять тесты совместимости современных последовательных шин 2-го и 3-го поколения.
• Поддерживает тесты совместимости для 802.3ap, Serial Attached SCSI, объединительных панелей 10GBASE-KR, DisplayPort™, USB 3.0, PCI Express® Gen 3.
• Регулировка предварительных и последующих курсоров для оптимизированной компенсации межсимвольных помех и потерь.


В комплект поставки входит:

• Кабель питания
• Кабель USB
• Два входных кабеля с разъемами SMA
• Компакт-диск с программным обеспечением


DPP может работать автономно с ПК (не входит в комплект поставки) или совместно с тестером коэффициента битовых ошибок BERTScope соответствующей моделии




  Серия BERTScope® BSA Серия BERTScope® CR Серия BERTScope® DPP Серия BERTScope® BA
Тип Измерение коэффициента
битовых ошибок с функциями
осциллографа
Универсальное прецизионное
восстановление и анализ тактовой
частоты
Производительный анализ
последовательных данных
Поиск источников битовых
ошибок
Макс. скорость потока 8,5 – 26 Гбит/с 12,5 – 28,6 Гбит/с 12,5 Гбит/с 1,5 – 1,6 Гбит/с
Применение • Измерение параметров ско-
ростных цифровых устройств
с помощью встроенного
генератора кодовых последо-
вательностей, обнаружение
ошибок и генерация сигналов
максимальной нагрузки
• Анализ целостности сигнала
– коррелированная глазковая
диаграмма BER, пиковый
джиттер, карта джиттера,
измеренные и экстраполиро-
ванные контура BER, тести-
рование по маске и анализ
добротности
• Опциональный встроенный
генератор калиброванного
сигнала максимальной на-
грузки SJ, SI, RJ и BUJ для
тестирования глазковой диа-
граммы и допусков джиттера,
включая:

 • 6, 11 и 25 G CEI
 • PCI Express 3.0
 • USB 3.0
 • Fibre Channel
 • 10/40/100 G Ethernet
 • SATA & SAS
 • SFP+/SFI и XFP/XFI
• Непрерывное восстановление
тактовой частоты для данных,
передаваемых со скоростью
от 150 Мбит/с до 12,5, 17,5
или 28,6 Гбит/с
• Восстановление тактовой
частоты существующих и
будущих стандартов после-
довательных шин, включая:
16XFC, 100GBASELR-4, CEI-28
G-SR, PCI-e Gen. 3, 10/40/100
G Ethernet, SAS, SATA
• Непрерывные, выбираемые
пользователем полосы ФАПЧ
от 200 кГц до 12 МГц, опцио-
нально до 24 МГц
• Автономная работа, со-
вместная работа с другим
испытательным оборудова-
нием, с приборами семейства
BERTScope или DSA8200
• Измерение параметров
высокоскоростных, сложных
устройств
• Сертификационные испыта-
ния последовательных по-
токов данных на соответствие
промышленным стандартам
• Разработка/проверка скорост-
ных компонентов и систем
ввода/вывода
• Измерение параметров полу-
проводниковых приборов
• Производственное тестиро-
вание по маске глазковой
диаграммы, тестирование BER
и джиттера
• Функциональное тестирова-
ние систем спутниковой связи
• Функциональное тестиро-
вание систем беспроводной
связи
• Тестирование оптоволоконных
компонентов и систем
• Оценка упреждающей коррек-
ции ошибок
