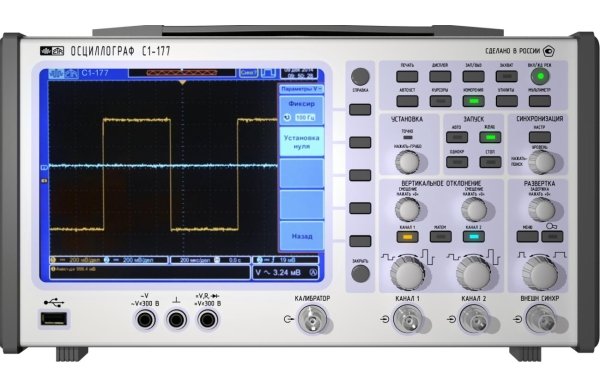

Осциллограф С1-177 предназначен для наблюдения, анализа и измерения параметров сигналов в полосе пропускания до 350 МГц в двухканальном режиме с широкими возможностями математической обработки результатов измерений.
Осциллограф С1-177 имеет встроенный мультиметр, сетевое и аккумуляторное питание и предназначен для жестких условий эксплуатации.
Может использоваться при техническом обслуживании и ремонте вооружения, военной и специальной техники в условиях арсеналов, баз, ремонтных предприятий, метрологических воинских частей и подразделений Минобороны России, предприятий оборонной промышленности.
Осциллограф С1-177 позволяет осуществлять регулировку и ремонт широкой номенклатуры промышленных, научных, медицинских и бытовых устройств в других отраслях экономики.
|
|
Технические характеристики осциллографа С1-177
|
Параметр
|
Значение
|
|
Полоса пропускания, МГц
|
350 (с переключением: 10; 100; 200)
|
|
Количество каналов
|
2
|
|
Размер экрана, мм
|
174 × 130
|
|
Частота дискретизации сигналов, ГГц:
|
|
|
|
2
|
|
|
1
|
|
Коэффициенты отклонения
|
5 мВ/дел – 5 В/дел
|
|
Коэффициенты развертки
|
1 нс/дел – 0,5 с/дел
|
|
Максимальное напряжение на входе
(с делителем 1:10), В
|
300
|
|
Погрешность измерения амплитуды сигналов, %
|
2,5
|
|
Погрешность измерения временных интервалов,%
|
2,5
|
|
Параметры встроенного мультиметра:
|
|
- диапазон измерений постоянного и переменного напряжений, В
|
1∙10-3 – 300
|
- диапазон измерения сопротивлений, Ом
|
0,1 – 1∙107
|
|
Погрешность измерения параметров, %
|
2
|
|
Интерфейс
|
USB 2.0
|
|
Питание
|
220 В, 50 Гц и 400 Гц; 12 В постоянного тока;
опционально 115 В 400 Гц
|
|
Масса, кг
|
8,5
|
|
Габаритные размеры, мм
|
231 × 360 × 215
|
|
Заменяет: С1-96, С1-117, С1-122, С1-125, С1-127, С1-131, С1-137, С1-142, С1-149, С1-151, С1-152, С1-157, С1-159, С1-160, С1-163, С1-165, С1-166, С1-171, С1-172, С1-173, С1-176, С8-36, С8-38, С8-41, С8-43, С8-44, С8-46.
|
|
