Рефлектометр компьютерный РЕЙС-405

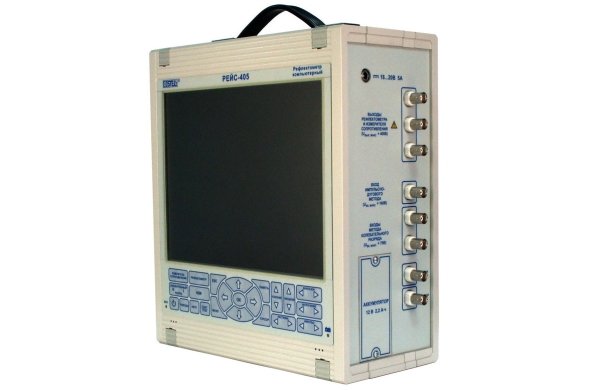

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
• рефлектометр для металлических кабельных и воздушных линий;
• измеритель сопротивления изоляции;
• измеритель по импульсно-дуговому методу;
• измеритель по методу колебательного разряда.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.
Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
Преимущества рефлектомера компьютерного РЕЙС-405:
• четыре метода измерения;
• большой встроенный цветной дисплей;
• возможность подключения внешнего дисплея любого размера;
• мощный зондирующий сигнал;
• увеличенный диапазон измерения;
• простой, интуитивно-понятный интерфейс;
• прямое управление параметрами;
• универсальное питание.
Особенности применения рефлектомера компьютерного РЕЙС-405
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Новые положительные качества компьютерного рефлектометра РЕЙС-405:
• достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
• 4-й режим - измерение сопротивления изоляции;
• вместо ручного управления выходным сопротивлением применено программное;
• увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
• увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
• увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
• увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
• многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
• обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
• при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
• обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
• обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
• конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
Технические характеристики рефлектомера компьютерного РЕЙС-405
1 Режим "МЕТОД РЕФЛЕКТОМЕТРА"
• Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон-250 м
максимальный диапазон-250000 м
• Коэффициент укорочения установка или измерение в пределах 1,00...7,00
встроенная таблица
• Зондирующие сигналы амплитуда 25 В...120 В
длительность от 30 нс до 300 мкс
• Выходное сопротивление 10...1000 Ом, программно-регулируемое, с отображением величины на экране
• Инструментальная погрешность измерения расстояния не более 0,1 %
• Система отсчета расстояния при помощи вертикальных курсоров
• Режимы измерения Прямой считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3
• Сравнение наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3)
• Раздельный зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)
• Разность отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память
• Растяжка Возможность растяжки выбранного участка рефлектограммы
• Память Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
• Отстройка от аддитивных помех и шумов Усреднение посредством цифрового накопления, фильтрация сигналов
• Отстройка от синхронных помех При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
• При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
• Отображение информации Рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''
• Режимы, параметры и информация - в алфавитно-цифровом и символьном виде
• Питание Сеть переменного тока 100...240 В, 50...60 Гц
• Сеть постоянного тока 12В
• Условия эксплуатации: 0...+50 °С
• Габаритные размеры (ШxВxГ): 270 x 300 x 122 мм
• Масса: Не более 7,5 кг
2 Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
• Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон – 250 м
максимальный диапазон – 250000 м
• Максимальная амплитуда входных сигналов 50 В
• Входное сопротивление по волновому входу 300 Ом
• Инструментальная погрешность измерения расстояния не более 0,1 %
• Усиление от –18 до +74 дБ
• Режимы работы Просмотр линии
• Ожидание разряда
• Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
• Частота дискретизации 200 МГц
• Подключение к линии (при методе колебательного разряда) • Через присоединительное устройство по напряжению или по току
3 Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
• Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон – 250 м
максимальный диапазон – 250000 м
• Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 … 120 В (без присоединительного устройства напряжения)
• Инструментальная погрешность измерения расстояния не более 0,1 %
• Усиление от –18 до +74 дБ
• Режимы работы Просмотр линии
• Ожидание разряда
• Автозапуск (с возможностью автоматического рефлектограмм в памяти)
• Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе)
• Частота дискретизации 200 МГц
Комплект поставки РЕЙС-405:
№ Наименование Количество
1. Рефлектометр компьютерный РЕЙС-405 1
2. Присоединительный кабель для метода рефлектометра, 2 метра 3
3. Присоединительный кабель устройства связи по току, 3 метра 1
4. Присоединительный кабель устройства связи по напряжению, 3 метра 1
5. Блок питания от сети переменного тока 1
6. Руководство по эксплуатации 1
