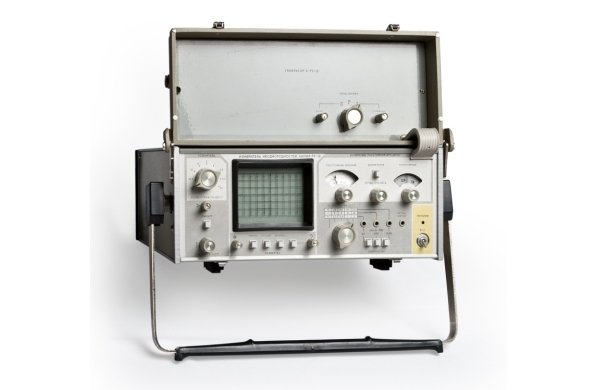

Измеритель неоднородностей линий Р5-13/1
Малогабаритные импульсные нано и микросекундного диапазона рефлектометры, предназначены для проведения основных измерений на протяженных кабелях длиной от 40 см до 10 км (коаксиальных, силовых, связи и др.), измерения расстояния до неоднородности волнового сопротивления (длины кабелей), определения характера неоднородности (повреждения), коэффициента укорочения (диэлектрической проницаемости изоляции), скорости распространения электромагнитной волны.
Функциональные возможности
Измерители имеют расширенные функциональные возможности: симметричный и несимметричный вход, одновременный просмотр двух линий, сравнение и вычитание импульсных характеристик двух линий, измерения по методу перехода энергии, выход на регистрирующее устройство (двух координатный самописец), плавную регулировку выходного сопротивления, позволяющую производить измерения на кабелях с различным волновым сопротивлением ( от 30 до 200 Ом).
Измеритель может быть использован в различных отраслях народного хозяйства и обороны при эксплуатации кабелей различного назначения. Отличительной особенностью измерителя Р5-13 относительно Р5-13/1 является наличие автономного источника питания — батареи аккумуляторов, выполненного в виде сменного блока и входящего в комплект поставки измерителя Р5-13 вместе с зарядным устройством.
Технические характеристики
• Максимально измеряемое расстояние 1000 м.
• Основная погрешность измерения расстояния ±1 % Разрешающая способность в начале линии в зависимости от типа изоляции 24…60 см
• Погрешность установки коэффициента укорочения в пределах от 1 до 2 ± 1 %
• Зондирующий сигнал:
• Единичный перепад напряжения: амплитуда 1В
• Видеоимпульс примерно прямоугольной формы: амплитуда 3В
• Длительность (регулируется плавно ) 0,05 … 5 мкс
• Коэффициент усиления канала вертикального отклонения, от 0,1 до 50 %/дел
• Погрешность калибровки канала вертикального отклонения ±10%
• Перекрываемое затухание отраженного сигнала относительно посланного, 80дБ
• Время нарастания переходной характеристики 4 нс
• Выходное сопротивление по постоянному току ( регулируется плавно) 30 … 200 Ом
• Частота калибрационных меток: 0,1× 1,0× 10 МГц
• Время нарастания временной развертки для самописца 15 с
• Режимы измерений — автоматическое сравнение, вычитание, симметричный, несимметричный.
• Уровень подавляемых периодических помех 20дБ.
• Питание: — от сети переменного тока напряжение 220 В частотой 50, 400 Гц
— от сети постоянного тока 10…15 В
— от автономного источника питания (блока аккумуляторов Р5-13)
• Потребляемая мощность:
— от сети переменного тока 25 ВА
— от источника постоянного тока 15 Вт
• Встроенный автономный источник питания ( Р5-13)
• Диапазон рабочих температур -30…+50 С
• Габаритные размеры 136×348×391 мм
• Масса с блоком питания 9 кг
