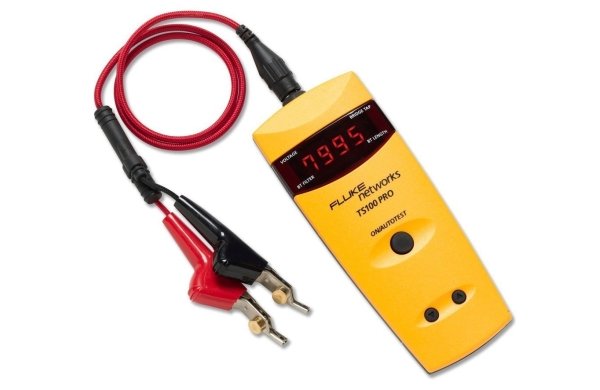

Обзор Инвестируйте в правильный инструмент для всех ваших технических специалистов. Новый инструмент TS ® 100 PRO обнаружения повреждения кабеля с обнаружителем мостовых ответвителей PowerBT™ не только обеспечивает обнаружение обрывов / коротких замыканий до 8 000 футов (2,4 километра), но также является первой линией защиты технического специалиста по телекоммуникациям от мостовых ответвителей. Вследствие того, что мостовые ответвители являются существенным источником проблем производительности сети DSL, они должны быть быстро выявлены и изолированы прежде, чем клиент будет потерян. TS100 PRO может точно определить местонахождение нескольких мостовых ответвителей за несколько секунд в кабеле длиной до 3 200 футов (975 метров) одним нажатием кнопки. Используемый в телекоммуникациях профессионалами по тройной услуге - передачи аудио, данных и видео, TS ® 100 PRO также дает пользователям встроенный тональный генератор с пятью различными тонами и запатентованный SmartTone ® для точной идентификации пары и отчетности о AC / DC напряжении тока только от одного конца любой двухпроводной линии, телефонных проводов, проводов безопасности или коаксиальных кабелей. Этот инструмент пять-в-одном настолько доступен, что каждый специалист его может приобрести. Функции: • Обнаружение мостовых ответвителей для предварительной квалификации хDSL • Доступное обнаружение мостовых ответвителей |
Модели и принадлежности
| Номер модели/название | Описание |
| TS100-PRO-BT-TDR | Комплект TS100 PRO Cable Fault Finder TDR с функцией обнаружения мостовых ответвителей |
| LEAD-ABNP-100 | Тестовый шнур с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом. Совместимость с TS100 и TS100 PRO |
| CASE-TS100 | TS100/TS100PRO мешочек с логотипом компании Fluke Networks |
| LEAD-ALIG-100 | Тестовый шнур с зажимами типа «крокодил». Совместимость с TS100 и TS100 PRO |
| LEAD-ABN-100 | Тестовый шнур с расположенными под углом иголками для прокола изоляции. Совместимость с TS100 и TS100 PRO |
Технические характеристики
| Спецификации для TS100 PRO | |
| Максимальная длина | 8 000 футов (2 438 метров) на отдельные типы кабеля, 4 000 футов (1 220 метров) на большинство типов кабелей, и 500 футов (152 метра) на кабели с высокими потерями. Тестер отобразит сообщение «–Err», если длина кабеля слишком велика для выполнения корректного измерения. |
| Характерная максимальная длина кабеля | 8 000 футов (2 438 м): Витая пара CAT-3 8 000 футов (2 438 м): Витая пара CAT-5 6 000 футов (1 830 м): Провод переменного тока 12/2 3 000 футов (900 м): Коаксиальный телевизионный кабель RG-6/U 1 500 футов (457 м): Коаксиальный кабель RG-174/U |
| Минимальная длина | Нет минимальной длины (может распознать мостовой ответвитель на расстоянии 0 футов / м). Минимальная длина с ненулевым результатом измерения — 2 фута или 1 метр. |
| Точность измерений длины | ± 2 фута (± 0,6 м) для кабелей меньше 10 футов (3 м) ± 5 футов (± 2 м) для кабелей длиннее 10 футов (3 м) и короче 200 футов (60 м) + / -3% + / -5 футов (±2 м) для кабелей длиннее 200 футов (60 м) |
| Расстояние до мостового ответвителя | от 0 футов до 3 200 футов (975 метров) |
| Минимальная длина мостового ответвителя | 10% от расстояния до мостового ответвителя. Зависит от характеристик кабеля. |
| Частота выполнения измерений | Максимум 4 полных измерения в секунду. Скорость может снизиться до 2 секунд на одно измерение в зависимости от размера и однородности кабеля. |
| VOP | Регулируется от 20 к 99, сохранен в флэш-памяти. |
| Технология испытания | Рефлектометрия во временной области (TDR) с управляющей нагрузкой 100 Ом и максимальной амплитудой импульса 6 В. |
| Тип кабеля | Практически любой кабель, имеющий две и более жилы. |
| Мощность | 4 щелочные батарейки типа АА. |
| Защита от обратной полярности элементов питания | При неверной установке элементов питания тестер не будет поврежден. |
| Время работы от аккумулятора | 35 часов (стандарт) |
| Индикация низкого заряда батареи | Светодиодный дисплей переключается между LO и bAtt, когда напряжение батареи падает ниже 4,5 В. |
| Максимальное выходное напряжение | 4 пиковое напряжение |
| Максимальное напряжение изоляции | 250 вольт RMS |
| Измерения напряжения | Диапазон: От 0 вольт переменного тока до 115 вольт переменного тока; от 0 вольт постоянного тока до ± 150 вольт постоянного тока Точность: Переменный ток: + / -1% + / -2 вольта (45 Гц до 65 Гц); Постоянный ток: + / -1% + / -2 вольта постоянного тока |
| Обнаружение высокого напряжения | Обнаруживает напряжение переменного тока до 115 вольт; обнаруживает напряжение постоянного тока до ±150 вольт. Напряжение переменного тока ≥ 90 вольт или напряжение постоянного тока ≥ 100 вольт приводит к высвечиванию на экране предупреждений о высоком напряжении |
| Диапазон SmartTone® (5-тональный) | 7 000 футов (2 134 м) |
| Диапазон тонального генератора | 52 800 футов (16 093 м) |
| Подача звукового сигнала | Примерно 1 кГц при амплитуде 80% от напряжения элемента питания. Переменная частота и последовательность тонов. Тон сигнала меняется при переходе кабеля в состояние «нормально разомкнут» из любого другого состояния. |
| Диапазон импеданса | От 35 Ом до 330 Ом с автоматической компенсацией в этом диапазоне. Кабели с импедансами, выходящими за пределы этого диапазона, не могут быть корректно измерены. Возможно получение ошибочных или некорректных результатов. |
| Диапазон температур | Рабочая: От 32 °F до 104 °F (от 0 °C до 40 °C) Хранение: От 32°F до 131°F (от 0°C до 55°C) |
| Влажность | Рабочая: От 20% до 80% относительной влажности Хранение: От 0% до 100% относительной влажности |
| Рабочая влажность | 80 % Максимум при 86°F (30°С) 50 % Максимум при 104°F (40°С) |
| Рабочая высота над уровнем моря | 9 843 футов максимум (3 000 м максимум) |
| Масса | 1 фунт (454 г) |
| Размеры | 7,4 x 2,7 x 1,4 дюйма (18,8 x 6,9 x 3,6 см) |
| Безопасность | IEC 61010 -1: 2010 ; N10140 Электромагнитная совместимость: IEC/EN61326-1: 2006 |
| Сертификаты и соответствия | Соответствует действующим требованиям Европейского Союза Соответствует определенным австралийским стандартам IEC/EN61010-1 CAN/CSA-C22.2 № 1 010,1-92 + CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1 |
