Особенности
- Выходная мощность: 3000 В*А, напряжение до 310 Вскз (до 600 В с опцией APS-003), ток до 25,2 А скз;
- Широкий диапазон установки параметров выходного напряжения (амплитуда, частота, начальная и конечная фаза);
- Диапазон частот: 45…500 Гц (с опцией APS-004 - 45…999,9 Гц);
- Дискретная установка вых. параметров с шагом от 0,01 В/ 0,01 Гц;
- Низкий коэффициент гармоник (0,5%);
- Защита от перегрузки по току, перенапряжения и от перегрева (ОСР, OPP, OTP), система сигнализации;
- Индикация 9 измеряемых параметров: Uскз, Iскз, F, P(Вт), S (ВА), PF, Iпик, удерж. Iпик, CF;
- Память на 10 профилей настройки (запись/ вызов);
- Функция сигнализации протекания реверсного тока;
- Защита удаленного подключения нагрузки (remote sense protection);
- Режимы формирования Uвых: последовательность/ эмуляция (SEQUENCE / SIMULATION);
- Порт USB на передней панели (настройки - запись/ вызов);
- Цветной ЖК- дисплей (480 х 272);
- Выход: 3-х контактная евророзетка, винтовые клеммы на задней панели;
- Моноблочное исполнение в подкатном шасси.
Технические характеристики
| Параметр | Значение | ||||
| APS-77200 | APS-77300 | ||||
| Выходная мощность | |||||
| Максимальная мощность | 2000 В*А | 3000 В*А | |||
| Выходное напряжение | |||||
| Диапазон Uвых | Стандартно (авто/в.) | 0…155 Вскз | 0…310 Вскз | 0…155 Вскз | 0…310 Вскз |
| Опционально | 0…600 Вскз (с опцией APS-003) | ||||
| Дискретность установки | 0,01 В (до 99,9 Вскз)/ 0,1 В (в диапазоне 100…310 Вскз) | ||||
| Погрешность установки | ± (0,5% *Uуст. + 2 е.м.р.) | ||||
| Нестабильность | 0,1% от полной шкалы (FS) при измерении напряжения питания, 0,5% от полной шкалы (FS) при измерении тока нагрузки |
||||
| Коэффициент гармоник (THD%) | ≤ 0,5% (45…500 Гц), (резистивная, активная нагрузка) | ||||
| Число фаз (схема) | 1Ф, 2-х проводная (1Ф 2 проводная схема) | ||||
| Фаза Uвых (On/ Off Phase) | Диапазон | 0 ~ 359° | |||
| Разрешение | 1° | ||||
| Погрешность | ± 1°(в диап. 45-65 Гц) | ||||
| CF | ≥ 4 | ||||
| Время установления | ≤ 100 мкс | ||||
| Частота выходного напряжения | |||||
| Диапазон частот | Стандартно | 45…500 Гц | |||
| Опционально | 45…999,9 Гц (с опцией APS-004) | ||||
| Дискретность установки | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц) | ||||
| Погрешность установки | ± (0,02%*Fуст.) | ||||
| Выходной ток | |||||
| Максимальный ток (Imax) | 16,8 Аскз | 8,4 Аскз | 25,2 Аскз | 12,6 Аскз | |
| Максимальный пиковый ток (Ipeak) | 4х Iмакс | 4х Iмакс | 4х Iмакс | 4х Iмакс | |
| Реверсивный ток | 30% от макс. Iвых (непрерывно) | ||||
| 100% от макс. Iвых (≤ 3 минут) | |||||
| ФОРМИРОВАНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ | |||||
| Выходные функции и режимы | |||||
| Параметры | коэффициент амплитуды (Сf), броски пускового тока (Inrush | ||||
| Режим испытаний (SIMULATION) | Редактирование формы, регулирование скорости нарастания/спада напряжения по времени (10 профилей/ в каждом до 255 шагов) | ||||
| Вых. последовательность (SEQUENCE) | создание и воспроизведение тестовых последовательностей (10 профилей/ в каждом до 255 шагов) | ||||
| Программирование (PROGRAMM) | Программирование испытательных последовательностей выходного напряжения (10 профилей) | ||||
| Формирование произвольной формы (Arb) | Создание и редактирование сигналов СПФ типичных сбоев и помех - Surge / Dips (7 типов): синус, треугольник, дискретный синус (staircase sine), модифицированный синус (clipped sine), синусоид. сигнал с различным зн. пик-фактора (crest factor), искаженный синус с заданным Кг (Fourier waveform) | ||||
| Вольтметр (СКЗ) | |||||
| Диапазон измерения | 0,2…38,7/ 38,7…77,5 / 77,51,…155/ 155,1…310 Вскз (с опцией APS-003: 0,2…600 В скз) |
||||
| Разрешение | 0,01 В (до 99,9 Вскз)/ 1 В (в диапазоне 100…310 Вскз) | ||||
| Погрешность измерения | ± (0,5% + 2 е.м.р.) | ||||
| Амперметр (СКЗ) | |||||
| Диапазон измерения | 1 мА…3,500 А/ 3,00…35 А | ||||
| Разрешение | 0,001/ 0,01 А | ||||
| Погрешность измерения | ± (0,5% + 5 е.м.р.) в диапазоне 0,2…3,500 А; ± (0,5% + 3 е.м.р.) в диапазоне 3,00 …35,00 А |
||||
| Амперметр (пик.) | |||||
| Диапазон измерения | 0,0А…140,0 А | ||||
| Разрешение | 0, 1 А | ||||
| Погрешность измерения | ± (1,0% + 1 е.м.р.) | ||||
| Частомер | |||||
| Диапазон измерения | 45…500 Гц 45…999,9 Гц с опцией APS-004 |
||||
| Разрешение | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц) | ||||
| Погрешность измерения | ± 0,1 Гц | ||||
| Ваттметр (Р) | |||||
| Диапазон измерения | 0,2…9999 Вт | ||||
| Разрешение | 0,1 Вт (0,2…999 Вт)/ 1Вт (1000…9999 Вт) | ||||
| Погрешность измерения | ± (0,6% + 5 е.м.р.) в диапазоне 0,2……999,9 Вт; ± (0,6% + 2 е.м.р.) в диапазоне 1000…9999 Вт |
||||
| Ваттметр полной мощности (S) | |||||
| Диапазон измерения | 0,2…9999 ВА | ||||
| Разрешение | 0,1 ВА (0,2…999 ВА) / 1ВА (1000…9999 ВА) | ||||
| Погрешность измерения | ± (1,0% + 7 е.м.р.) в диапазоне 0,2……999,9 ВА; ± (1,0% + 5 е.м.р.) в диапазоне 1000…9999 ВА |
||||
| Коэффициент мощности (PF) | |||||
| Диапазон измерения | 1 | ||||
| Разрешение | 0,001 | ||||
| Погрешность измерения | ± (2 % + 2 е.м.р.) | ||||
| Коэффициент амплитуды (CF) | |||||
| Диапазон измерения | 0…50 | ||||
| Разрешение | 0,01 | ||||
| ОПЦИЯ APS-003 (увеличение диапазона Uвых 0…600 Вскз) | |||||
| Выходной ток | |||||
| Модель | APS-77200 | APS-77300 | |||
| Максимальная мощность | 2000 В*А | 3000 В*А | |||
| Максимальный ток (Imax) | 4,2 Аскз | 6,3 Аскз | |||
| Максимальный пиковый ток (Ipeak) | 4хIмакс | 4хIмакс | |||
| Установка выходного напряжения (СКЗ) | |||||
| Диапазон установки (автовыбор) | 0,2…600 В скз (0-155/ 0-310/ 0-600 Вскз) | ||||
| Разрешение | 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз) | ||||
| Погрешность измерения | ± (0,5% + 2 е.м.р.) | ||||
| Измерение выходного напряжения (СКЗ) | |||||
| Диапазон измерения | 0,2…600 В скз | ||||
| Разрешение | 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз) | ||||
| Погрешность измерения | ± (0,5% + 2 е.м.р.) | ||||
| ОПЦИЯ APS-004 (увеличение диапазона частот Uвых 45…999,9 Гц) | |||||
| Частота выходного напряжения | |||||
| Модель | APS-77200 | APS-77300 | |||
| Диапазон частот | 45…999,9 Гц | ||||
| Установка частоты Uвых | |||||
| Дискретность установки | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц) | ||||
| Погрешность установки | ± 0,02%*Fуст. | ||||
| Измерение частоты Uвых | |||||
| Разрешение | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц) | ||||
| Погрешность измерения | ± 0,02%*Fуст | ||||
| Коэффициент гармоник THD% | |||||
| Диапазон измерения | ± 0,5% (45…999,9 Гц), (резистивная, акт. нагрузка) | ||||
| ОБЩИЕ ДАННЫЕ | |||||
| Напряжение питания | 230 В (± 15 %), 50/60 Гц (однофазное) | ||||
| Максимальный входной ток | 32 А | 50А | |||
| Потреблеямая мощность (полная) | ≤ 7,2 кВА | ≤ 10,8 кВА | |||
| Коэффициент мощности (PF) | 0,7 (тип. значение) | ||||
| Память (Sequence/ Programm) | 10 профилей тестов (до 255 последовательных шагов каждый) | ||||
| Дисплей | ЖК, цветной TFT-дисплей, диагональ 11 см (480 х 272 точек) | ||||
| Интерфейс | 2-USB (host/ device), LAN и выход внеш. синхронизации (BNC) | ||||
| Габариты (ШхВхГ) | 430 х 312 х 650 мм | 430 х 400 х 650 мм | |||
| Масса | 90 кг | 128 кг | |||
Примечание: Указанные в таблице технические характеристики не распространяются на режим Arb (СПФ)
Комплект поставки
| № | Наименование | Количество |

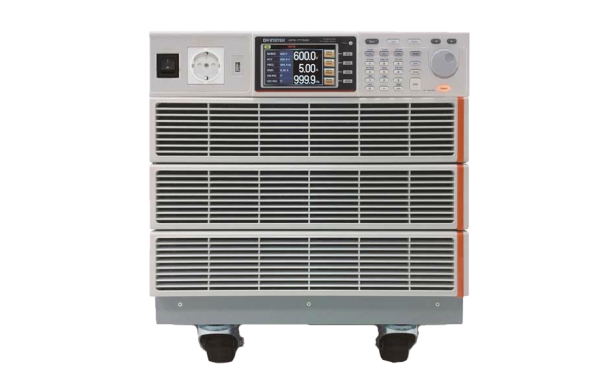

| 1 | Источник питания APS-77300 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Тестовый провод GTL-123 | 1 |
| 4 | Инструкция по эксплуатации и программированию на CD | 1 |
