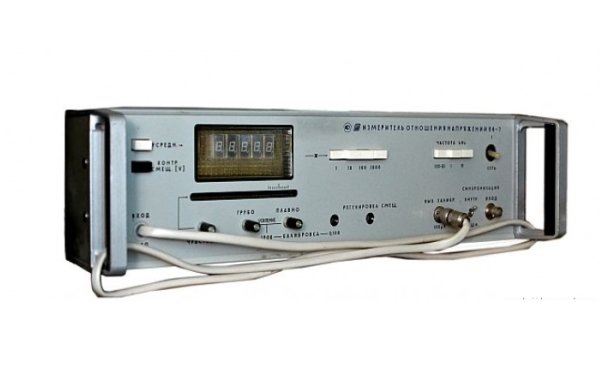

Измеритель отношения напряжений В8-7

Артикул: 1-16866

В8-7 предназначен для измерения отношения напряжений переменного тока, усиления малых напряжении переменного тока н для линейного синхронного фазочувствнтсльного преобразования этих напряжений в напряжение постоянного тока с возможностью цифровой индикации выходных сигналов в относительных единицах.
В8-7 используется в лабораторных и производственных условиях при работе с измерительными линиями, измерителями полных сопротивлений поляризационного типа и при измерении диаграмм направленности антенн. Наличие аналоговых выходов по постоянному н переменному току позволяет использовать прибор в автоматических системах контроля и регулирования с возможностью записи результатов измерения самописцем



Измеритель отношения напряжений В8-7

В8-7 предназначен для измерения отношения напряжений переменного тока, усиления малых напряжении переменного тока н для линейного синхронного фазочувствнтсльного преобразования этих напряжений в напряжение постоянного тока с возможностью цифровой индикации выходных сигналов в относительных единицах.
В8-7 используется в лабораторных и производственных условиях при работе с измерительными линиями, измерителями полных сопротивлений поляризационного типа и при измерении диаграмм направленности антенн. Наличие аналоговых выходов по постоянному н переменному току позволяет использовать прибор в автоматических системах контроля и регулирования с возможностью записи результатов измерения самописцем.

Основные данные В8-7
• Диапазон измерения отношений 1 - 31600
• Диапазон выходных напряжений 0,2 - 10 000 мкВ
• Частота входных сигналов 0,13 - 20 кГц
• Основная погрешность измерения отношений относительно точки 1,000:
±[0,3 + 0,5 (N Х -1)]% (при Uн менее 1 мкВ);
±[0,3+0,6 (N Х-1)]% (при UH менее 1 мкВ), где Uн -минимальное напряжение одного из сравниваемых сигналов, N Х- измеряемое отношение более 1
• Основная погрешность декадного делителя, не более: ±1% (0,13-10 кГц) и 1,5% (свыше 10 кГц)
• Неравномерность частотной характеристики в режиме широкой полосы не более ±20% (относительно частоты 1 кГц)
• Полоса пропускания усилительного тракта в режиме узкой полосы 500 Гц (на резонансной частоте 1 кГц±10% ), 5000 Гц (на резонансной частоте 10 кГц±10%)
• Полное входное сопротивление при измерении сигналов 600 Ом ±10%
• Технические характеристики прибора не изменяются под воздействием внешних магнитных полей частотой 50 Гц и напряженностью 5 А/м (режим широкой полосы, напряжение 1 - 100 мкВ), 10 А/м (режим узкой полосы, напряжение 0,2-20 мкВ), до 50 А/м (все остальные случаи)
