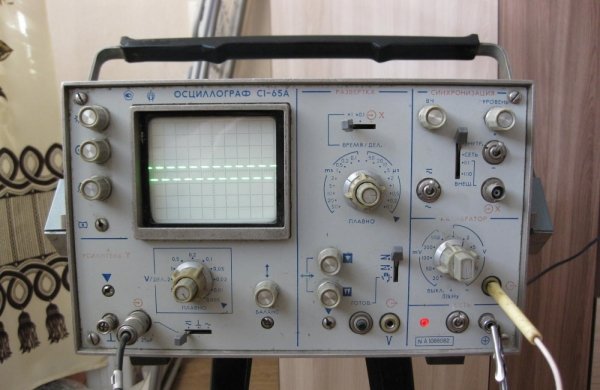

Осциллограф С1-65А
С1-65, С1-65А предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных (25 мв - 300 В) и временных (25 нс - 0,5 с) параметров в цеховых, лабораторных и полевых условиях.
Заменяет осциллограф С1-65. Имеет более широкую полосу пропускания, большую рабочую часть экрана, повышенную надежность.
Основные данные С1-65, С1-65А
Вертикальное отклонение
• Полоса пропускания 0-50 МГц
• Время нарастания 7-10 нс
• Коэффициент отклонения: 5 мВ/дел-10 В/дел, 5 мВ/дел (0-25 МГц)
• Входное сопротивление и емкость: 1 МОм, 30 пФ; 10 МОм, 10 пФ (с выносным делителем 1 : 10)
Горизонтальное отклонение
• Коэффициент развертки 0,01 мкс/дел-50 мс/дел (с 10-кратной растяжкой)
• Режим работы развертки: автоколебательный, ждущий, однократный
• Синхронизация:
ввнутренняя - при изображении 4,8 мм (до 5 МГц) и при изображении 8 мм (5-35 МГц);
внешняя - сигналами амплитудой 0,5-30 В c частотой до 35 МГц
• Погрешность измерений амплитуды и временных интервалов 6 и 10% (на развертке 0,01 мкс/с)
