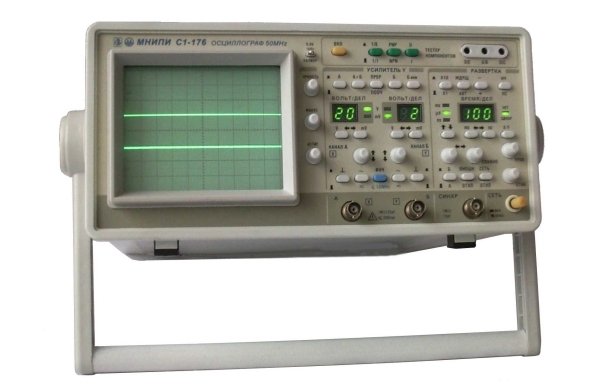

Аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Технические характеристики
|
Рабочая часть экрана ЭЛТ:
|
100 мм (10 дел) 80 мм (8 дел) |
|
Количество каналов в тракте Y |
2 |
|
Диапазон коэффициентов отклонения |
от 2 мВ/дел до 20 В/дел |
|
Параметры входов каналов вертикального отклонения: - входное активное сопротивление - входная емкость, не более |
(1±0,03) Мом 25 пФ |
|
Параметры переходной характеристики, не более: - время нарастания - время установления - выброс - неравномерность - неравномерность на участке установления |
7 нс 35 нс 9 % 3 % 9 % |
|
Диапазон коэффициентов развертки с возможностью их 10-кратной растяжки |
от 50 нс/дел до 500 мс/дел |
|
Потребляемая мощность, не более |
90 В∙А |
|
Масса, не более |
6,8 кг |
