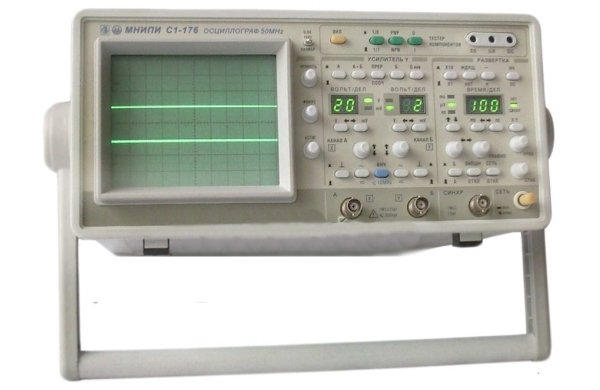

Описание осциллографа С1-176/1:
С1-176/1 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Особенности осциллографа С1-176/1:
- Жесткие условия эксплуатации (-10°С...+40°С)
- Полоса пропускания 0 - 25 МГц
- Два канала
- Индикация коэффициентов отклонения и развертки на светодиодных матрицах
- Десятикратная растяжка развертки
- Калибратор 0,6 В, 1 кГц (± 1%)
- Режим X-Y
- Встроенный тестер компонентов
- Экран 80х100 мм
- Масса 6,8 кг
Технические характеристики
| Параметр | Значение |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 25 МГц |
| Коэффициенты отклонения | 2 мВ/дел - 20 В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
| Время нарастания ПХ | ≤ 7 нс |
| Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 |
≤110 ≤110 ≤250 |
| Режимы по вертикали: | канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 50 нсек/дел - 0,5 сек/дел, (шаг 1-2-5) |
| Погрешность установки | ±3% , с растяжкой ±6% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | Автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 5 В |
| Режим X-Y: | Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
| Общие характеристики | |
| Размер экрана | 80 x 100 мм |
| Встроенный калибратор | "меандр" 1000 Гц, 0,6 В ±0,8% |
| Питание | 230 В ±10%, 50 Гц; =27 В (опция) |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 140 x 300 x 384 мм |
| Масса | 6,8 кг |
| Условия эксплуатации: Рабочая температура Влажность |
-10°С...+40°С 90% при 25 °С |
| Тестер компонентов | |
| B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями: | |
| по напряжению (ось Х), не менее | ± 12 В |
| по напряжению (ось Х), не менее | ± 12 мА |
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф - С1-176 | 1 |
| 2 | Комплект ЗИП эксплуатационный | 1 |
| 3 | Руководство по эксплуатация | 1 |
| 4 | Методика поверки | 1 |
