Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях
| Благодаря надежному средневолновому охлаждаемому детектору, камеры HRC обнаруживают объекты на самых дальних дистанциях при любой погоде. Камеры оснащены опциями оптического и электронного масштабирования. Это обеспечивает максимальный уровень осведомленности о ситуации и возможность приблизить обнаруженные подозрительные объекты, чтобы подробно их рассмотреть. Камеры HRC можно подключить к существующим сетям или использовать как самостоятельное решение. В самую темную ночь, сквозь дым и туман, камеры HRC обеспечат отличное выполнение задач по обнаружению на самых дальних расстояниях и максимальное качество полученных изображений. Человек будет обнаружен на расстоянии нескольких километров. Все камеры идеально походят для задач береговой и пограничной охраны, также как и для обнаружения объектов на средних дистанциях. |
 |
Охлаждаемый детектор Камеры серии HRC оснащены средневолновым охлаждаемым детектором. Тепловизионная камера с охлаждаемым детектором дает преимущество обнаружения потенциальных угроз безопасности с большего расстояния, чем при использовании камеры с неохлаждаемым детектором. Но это еще не все. У объектов на близком расстоянии можно разглядеть гораздо большее количество деталей. Вы сможете увидеть, что несут люди и вам не потребуется посылать кого-то на территорию, чтобы ближе что-либо рассмотреть, так как все детали четко видны на ИК-изображении. В соответствии со своими задачами и предпочтениями пользователи могут выбрать FLIR HRC с охлаждаемым детектором на основе антимонида индия (InSb) или охлаждаемым детектором на основе теллурида кадмия-ртути (MCT). |
 |
Четкие ИК-изображения с высоким разрешением: 640 x 480 пикселей Охлаждаемый средневолновой ИК-детектор (InSb или MCT) обеспечивает получение очень четких ИК-изображений с разрешением 640 x 480 или 640 х 512 пикселей. Этого достаточно, чтобы увидеть самые мелкие детали и получить изображение максимального качества. Это позволяет пользователю различать больше деталей и обнаруживать большее количество объектов, в том числе более мелких, на большем расстоянии. В сочетании с высокой чувствительностью это позволяет приборам серии HRC эффективно работать на максимальных дистанциях, обеспечивая превосходное качество изображения. |
 |
Доступны четыре различные версии объективов - HRC-E с объективом 22 x 275 мм. Выполняет непрерывное оптическое масштабирование между полями зрения 25° и 2°. - HRC-S с объективом 39 x 490 мм. Выполняет непрерывное оптическое масштабирование между полями зрения 14,1° и 1,1°. - HRC-U с объективом 59 x 735 мм. Выполняет непрерывное оптическое масштабирование между полями зрения 9,4° и 0,75°. - HRC-X с объективом 88 x 1100 мм. Выполняет непрерывное оптическое масштабирование между полями зрения 6,3° и 0,5°. |
 |
Непрерывное оптическое и цифровое масштабирование ИК-изображения Серия камер HRC имеет возможность непрерывного оптического масштабирования ИК-изображения. За счет этого обеспечивается максимальный уровень осведомленности о ситуации и возможность приближения изображений для просмотра деталей после обнаружения цели. Так оператор сможет увидеть больше деталей и быстрее среагировать на угрозы. Преимущество непрерывного масштабирования по сравнению с другими системами, использующими вращаемый объектив заключается в отсутствии перехода между разными изображениями. Вы можете плавно приближать картинку, постоянно сохраняя автофокус. Все системы также выполняют 16-кратное непрерывное цифровое масштабирование. |
 |
Улучшенная обработка изображений FLIR Systems разработала мощный алгоритм, решающий проблему малоконтрастных целей. Технология цифрового выделения деталей (DDE) гарантирует получение четких и контрастных ИК-изображений, даже при экстремальной динамике температур. Высококачественные ИК-изображения получаются в любых погодных условиях, ночью и днем. |
 |
Автофокусировка Серия HRC имеет опцию автофокусировки, позволяющую получать четкое изображение одним нажатием кнопки. Фокус сохраняется при приближении или удалении. Система позвояет оператору использовать широкое поле зрения для общего контроля ситуации, сохраняя область узкого поля зрения для распознавания деталей. |
.png){kind=small} |
Простота установки Все камеры легко подключаются к обычным интерфейсам питания и видео, используемым в существующих и новых системах безопасности. Они легко интегрируются в любую существующую инфраструктуру видеонаблюдения, обеспечивая раннее обнаружение 24 часа в сутки 7 дней в неделю круглый год. Изображения можно просматривать практически на любом дисплее, поддерживающем полный видеосигнал. |
 |
Портативность Все системы могут быть либо жестко закреплены либо транспортированы на объект для быстрого перемещения. Их возможно установить на стандартный штатив. Один оператор сможет установить систему за считанные минуты, что идеально для мобильных операций и быстрого развертывания. |
 |
Разработаны для суровых условий Все системы очень надежны. Их корпус хорошо защищен от попадания влаги. Диапазон рабочих температор всех систем – от -32°C до +55°C. Серия HRC разработана для коммерческих систем, но соответствуют военным стандартам серии Mil-Std. |
 |
Несколько вариантов установки Существуют различные варианты подключения камер серии HRC и их интеграции в уже существующие системы. Все камеры могут быть сконфигурированы для самостоятельного использования, как часть сети или в гибридной конфигурации с локальным и сетевым управлением на основе: • Последовательная конфигурация: Просто подключите камеру HRC через последовательный порт к вашей панели дистанционного управления или с помощью джойстика управления. • TCP / IP конфигурация: все HRC камеры серии MS могут быть интегрированы в любые существующие сети TCP/ IP, управлять ими можно с помощью компьютера. В этом случае не нужно тянуть дополнительные кабели. Используя эту конфигурацию, можно отслеживать всю происходящую деятельность в пределах охраняемой территории через Интернет, даже когда вы находитесь за тысячи километров. |
Технические характеристики серии HRC - только тепловизионная камера
| СОЗДАНИЕ ТЕПЛОВОГО ИЗОБРАЖЕНИЯ | |
| Тип детектора | MWIR: Антимонид индия (InSb) или Теллурид кадмия-ртути (MCT): 640 x 480 или 640х512 пикселей |
| Спектральный диапазон | от 3 до 5 мкм |
| Поле зрения | 12,5x непрерывное масштабирование и четыре предустановленных положения |
| Частота обновления изображения | 50 Гц (PAL), 60 Гц (NTSC) |
| Фокусировка | Автоматическая или ручная |
| Непрерывное цифровое масштабирование | Да, до 16x |
| Предустановленное расположение фокуса по выбору | Да: позволяет настраивать объектив на заданное расположение фокуса |
| Атермическая фокусировка | Да |
| Обработка изображений | Цифровое выделение деталей (DDE), выравнивание гистограммы |
| ОСОБЕННОСТИ СИСТЕМЫ | |
| Удаленный контроль | RS-232, RS-485 и Ethernet |
| Палитры | “черное горячее” / “белое горячее”; различные цветовые палитры |
| Захват отдельных кадров | JPEG и FFF 14-битовые данные |
| Встроенное тестирование (BIT) | Да |
| ВЫВОД ИЗОБРАЖЕНИЙ | |
| Видео | PAL / NTSC по выбору |
| ЭЛЕКТРОПИТАНИЕ | |
| Входное напряжение | 28 В ± 4 В |
| Потребление | 35 Вт типичное (после выхода на режим), < 125 Вт макс. с нагревателями |
| ОКРУЖАЮЩАЯ СРЕДА | |
| Диапазон рабочих температур | от -32°C до +55°C |
| Диапазон температур хранения | от -45°C до +70°C |
| Автоматический нагреватель окна | Да |
| EMC / EMD | Протестирована на соответствие следующим процедурам: Излучение: EN61000-6-4:2007 Защищенность: EN61000-6-2:2005 FCC 47 CFR часть 15 класс B |
| Устойчивость к попаданию влаги | Mil-Std-810F, 506.4 - procedure II |
| Устойчивость к влажности | Mil-Std-810F, 507.4 |
| Устойчивость к попаданию песка/пыли | Mil-Std-810F, 510.4 - procedure II |
| Устойчивость к образованию наледи | Mil-Std-810F, 521.2 - procedure I |
| Устойчивость к ударам | Mil-Std-810F, 516.5 - procedure I |
| Устойчивость к вибрации | Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 мм и 1.0 г, 1- 5-1 Гц |
| Устойчивость к солнечной радиации | Mil-Std-810F, 505.4 - procedure I, cycle A1 |
| Излучение | EN61000-6-4:2007 |
| Защищенность | EN61000-6-2:2005 |
| Исполнение корпуса | IP66 |
| ИНТЕРФЕЙСЫ | |
| Ethernet | Полное управление всеми функциями и статическими изображениями |
| RS-232 | Полное управление |
| RS-485 | Полное управление |
| Стандартная комплектация |
| Тепловизионная камера, источник питания, устройство ручного управления, монтажная коробка, набор кабелей (стандартный кабель 7,5 м), руководство пользователя, транспортировочный кейс |
Особенности моделей
| HRC-E | HRC-S | HRC-U | HRC-X | |
| СОЗДАНИЕ ТЕПЛОВОГО ИЗОБРАЖЕНИЯ | ||||
| Поле зрения: непрерывное оптическое масштабирование | 2° (Г) x 1,5° (В) до 25° (Г) x 18,8° (В) с объективом 22 x 275 мм | 1,1° (Г) x 0,84° (В) до 14,1° (Г) x 10,50° (В) с объективом 39 x 490 мм | 0,75° (Г) x 0,56° (В) to 9,4° (Г) x 7,0° (В) с объективом 59 x 735 мм | 0,5° (Г) x 0,38° (В) to 6,3° (Г) x 4,7° (В) с объективом 88 x 1100 мм |
| Пространственное разрешение (IFOV) | 0,67 мрад для объектива 22 мм 0,055 мрад для объектива 275 мм |
0,383 мрад для объектива 39 мм 0,031 мрад для объектива 490 мм |
0,256 мрад для объектива 59 мм 0,020 мрад для объектива 735 мм |
0,17 мрад для объектива 88 мм 0,014 мрад для объективаr 1100 мм |
| Температурная чувствительность | 25 мK | 25 мK | 25 мK | 35 мK |
| Системные функции | ||||
| Автоматическое закрывание переднего объектива в нерабочем состоянии | нет | да | да | да |
| Физические характеристики | ||||
| Вес | 7,5 кг | 9,5 кг | 12 кг | 12 кг |
| Размер (Д х Ш х В) | 475 x 235 x 194 мм | 475 x 235 x 194 мм | 564 X 264 X 303 мм | 564 X 264 X 303 мм |

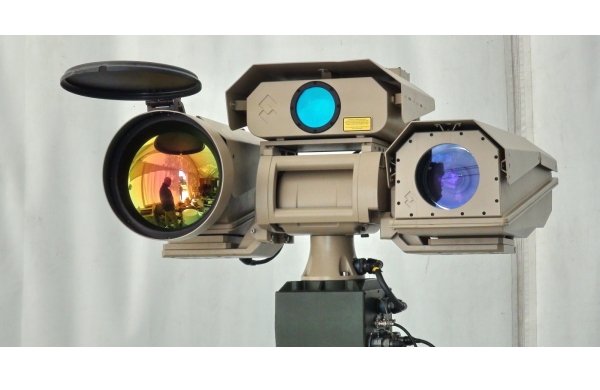

Технические характеристики серии HRC - мультисенсорные системы
| СОЗДАНИЕ ИЗОБРАЖЕНИЯ | |
| Теплового | см. подробные характеристики HRC-E, HRC-S, HRC-U и HRC-X |
| Визуального | см. подробные характеристики камер дневного света |
| ОПУ | |
| Диапазон вращения по азимуту/ скорость вращения по азимуту | n x 360°; 0,03° – 65° / сек непрерывно |
| Диапазон вращения по углу места/скорость вращения по углу места | ± 35°; 0,03° – 30° / сек |
| Точность | 1 мрад |
| Разрешение | 0,1 мрад |
| Парковочная позиция | Да |
| Программируемый поиск | Программируемые предустановки |
| ВЫВОД ИЗОБРАЖЕНИЙ | |
| Видео выход | NTSC или PAL композитное видео |
| Типы коннекторов | BNC (2) обеспечивает показ ИК и цифрового видео одновременно |
| IP Видео | Опционально, встроенные кодеки обеспечивают одновременно цифровое видео в форматах MPEG-4, IR + TV |
| ЭЛЕКТРОПИТАНИЕ | |
| Входное напряжение | 28 В ± 4 В |
| Потребление | 55 Вт типовое (после выхода на режим) - 140 Вт с нагревателями - 250 Вт Max (в зависимости от конфигурации) |
| ОКРУЖАЮЩАЯ СРЕДА | |
| Диапазон рабочих температур | от -32°C до +55°C |
| Диапазон температур хранения | от -45°C до +70°c |
| Автоматический нагреватель окна | Да |
| EMC / EMD | Протестирована на соответствие следующим процедурам: Излучение: EN61000-6-4:2007 Защищенность: EN61000-6-2:2005 FCC 47 CFR part 15 Class B |
| Устойчивость к попаданию влаги | Mil-Std-810F, 506.4 - procedure II |
| Устойчивость к влажности | Mil-Std-810F, 507.4 |
| Устойчивость к попаданию песка/пыли | Mil-Std-810F, 510.4 - procedure II |
| Устойчивость к образованию наледи | Mil-Std-810F, 521.2 - procedure I |
| Устойчивость к ударам | Mil-Std-810F, 516.5 - procedure I |
| Устойчивость к вибрации | Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 mm and 1.0 g, 1- 5-1 Hz |
| Устойчивость к солнечной радиации | Mil-Std-810F, 505.4 - procedure I, cycle A1 |
| Излучение | EN61000-6-4:2007 |
| Защищенность | EN61000-6-2:2005 |
| Исполнение корпуса | IP65 Физические характеристики |
| HRC-E MS / HRC-U MS / HRC-S MS / HRC-X MS | |
| Вес | В зависимости от конфигурации – 65 кг максимум |
| Размер | В зависимости от конфигурации |
| ИНТЕРФЕЙСЫ | |
| Ethernet | Опционально: полное управление и MPEG видео |
| RS-485 | Полное управление |
| ОПЦИОНАЛЬНО | |
| Лазерный дальномер | Erbium glass или Nd: YAG+OPO system, безопасный для глаз / 80 м - 20 км |
| Гео-позиционирование | GPS Опционально |
| Цифровой магнитный компас | Опционально |
| Автоматический модуль видеослежения вкл. e-стабилизацию | Опционально |
| ПРИМЕР СТАНДАРТНОЙ КОМПЛЕКТАЦИИ: HRC-E MS / HRC-S MS / HRC-U MS / HRC-X MS |
| Тепловизионная камера, камера дневного света, ОПУ, источник питания с кабелями, руководство оператора, транспортировочные кейсы. |
