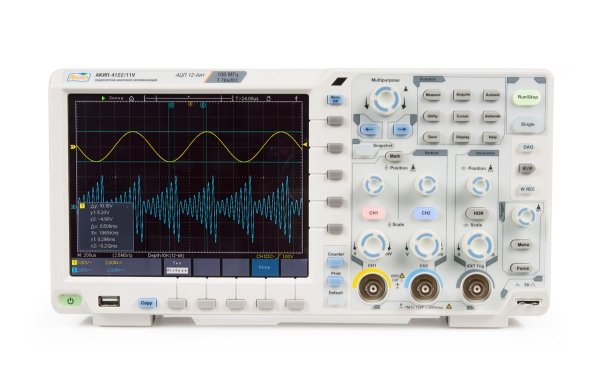

• Количество каналов: 2 (+ вход внеш. синхр EXT)
• Полосы пропускания: 60, 100, 200, 300 МГц
• Объем памяти 10 М (на канал)
• Макс. частота дискретизации: 3,2 ГГц (4122/6), 2,5 ГГц (4122/5), 2 ГГц (4122/4, 4122/3), 500 МГц (4122/1)
• Автоматические измерения параметров (20 видов), курсорныеизмерения (?U; ?T; 1/?T); функции математики (4): сложение, вычитание, умножение, деление
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция(sinx)/x
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
• Цифровые фильтры (ФВЧ, ФНЧ)
• Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
• Память: 15 осциллограмм, 8 профилей настроек
• Интерфейс: USB 2.0, LAN и RS-232 для управления и сохраненияданных
• Выход для внешнего монитора (VGA) – модели с индексом V
• Одновременная установка RS-232 и VGA не возможна
• Цветной TFT-дисплей (20 см) с регулируемой яркостью
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | 4122/1 (V) | 4122/2 (V), 4122/3 (V) | 4122/4 (V) | 4122/5 (V), 4122/6 (V) |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов | 2 | 2 | 2 | 2 |
| Полоса пропускания (-3 дБ) |
0…60 МГц | 0…100 МГц | 0…200 МГц |
0…300 МГц | |
| Ограничение полосы | 20 МГц | ||||
| Коэф. отклонения(Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) | ||||
| Погрешность установки К откл |
± 3 % | ||||
| Связь по входу | Открытый, закрытый, земля | ||||
| Время нарастания | 5,8 нс | 3,5 нс | 1,7 нс | 1,17 нс | |
| Входной импеданс | 1 МОм ( 2 %) / 10 пФ 5 пФ | ||||
| Макс. входное напряжение |
400 В (DC+AС пик, до 1 кГц) | ||||
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб | ||||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки | 5 нс/дел…100с/дел | 2 нс/дел…100с/дел | 1 нс/дел…100 с/дел | |
| (Кразв.) | (шаг 1-2-5) | (шаг 1-2-5) | (шаг 1-2-5) | ||
| Погрешность установки К разв |
± 0,01 % | ||||
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
||||
| СИНХРОНИЗАЦИЯ |
Источники синхросигнала |
Кан 1, кан 2, сеть, внешний (Ext, Ext/5) | |||
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT); |
||||
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC | ||||
| Чувствительность | ~0,3 деления (в зав. от Коткл.) | ||||
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали |
8 бит | |||
| Макс. частота дискретизации |
500 МГц | 1 ГГц для АКИП- 4122/2, 2 ГГц для АКИП-4122/3 |
2 ГГц | 2,5 ГГц/ 3,2 ГГц |
|
| Частота дискретиз. (на кан) |
250 МГц | 500 МГц для АКИП-4122/2, 1 ГГц для АКИП-4122/3 |
1 ГГц | 1,25 ГГц/ 1,6ГГц | |
| Длина записи | 10 МБ (на канал) | ||||
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
||||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | Функции | U; T; 1/T | |||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
Функции по вертикали |
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
|||
| Функции по горизонтали | f; T; t нараст.; t среза; +?; -?; коэф. заполнения (%), | ||||
| Измерение t задержки |
Кан1-Кан2 (фронт), Кан1-Кан2 (срез) | ||||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
|||
| Интерфейсы | USB, LAN, RS-232, оптоизолированный «годен/ негоден» | ||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||||
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3? до 100 кГц | ||||
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) | ||||
| ОБЩИЕ ДАННЫЕ |
ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 ???? дел (разрешение 800 х 600) | |||
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) | ||||
| Габаритные размеры |
340 х 155 х 70 мм | ||||
| Масса | 1,82 кг | ||||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2шт), РЭ (1), ПО (CD-диск) | ||||
| Опции |
Аккум. батарея (7,4 В, 8 А*ч, Li-Ion) Тканевая сумка для хранения и транспортировки прибора и аксессуаров. |
||||
Опциональная аккумуляторная батарея позволяет использовать цифровые осциллографы серии АКИП-4122 в качестве переносного прибора.
• Тип батареи - литий-ионный аккумулятор (Li-ion, спаренный блок 2шт х 3,7 В/4000 мА*ч)
• Выходное напряжение 7,4 В
• Емкость батареи - 8000 мА*ч
• Время работы осциллографа от батареи - ~4 часа
 |
 |
| Батарея (АКИП-4122) | Сумка АКИП-4122 |
