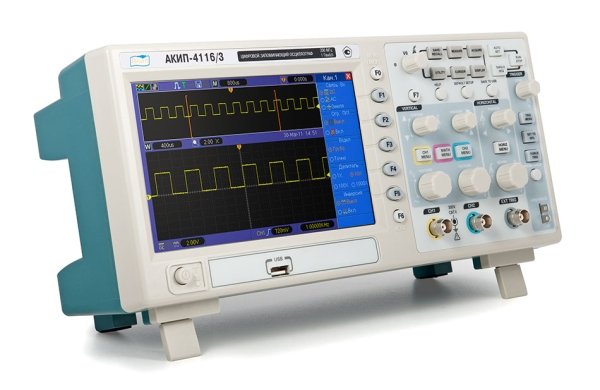

• Количество каналов: 2
• Полоса пропускания 60, 100, 150 МГц
• Макс. частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
• Макс. объём памяти: 512 кБ (1 Мб – при объединении каналов)
• Автоматические (23 параметра) и курсорные измерения
• Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
• Наличие математических функций (сложение, вычитание), режим БПФ придлине памяти 1 кБ
• Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведениедо 1000 кадров)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Цветной ЖК-дисплей с диагональю 17,8 см (WVGA, 800×480 точек), режимпослесвечения (1 с, 2 с, 5 с, беск., выкл.)
• Интерфейс: USB 2.0 для управления и записи данных (2)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4116/1А | АКИП-4116/2А | АКИП-4116/3А |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов | 2 | 2 | 2 |
| Полоса пропускания (-3 дБ) | 0…60 МГц | 0…100 МГц | 0...150 МГц | |
| Ограничение ПП | 20 МГц | |||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел | |||
| Погрешность установки Коткл | ± 3% | |||
| Время нарастания (не более) | 5,8 нс | 3,5 нс | 2,3 нс | |
| Входной импеданс | 1 МОм/14 пФ | |||
| Макс. вх. напряжение | 400 В пик-пик (х10) ; кат I | |||
| Связь по входу | Открытый, закрытый, земля | |||
| Коэффициент деления | 1х, 10х, 100х, 1000х | |||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (Кразв.) | 4 нс - 40 с/дел | ||
| Погрешность установки Кразв | 0,01% | |||
| Режимы работы | Основной, окно, ZOOM окна, самописец, X-Y | |||
| СИНХРОНИЗАЦИЯ |
Источники синхросигнала | Каналы 1, 2, внешний | ||
| Режимы запуска развертки | Автоколебательный, ждущий | |||
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада,попеременно (Alt) |
|||
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит | ||
| Макс. частота дискретиз | 500 МГц на канал (1 ГГц при объединении) | |||
| Эквив. частотадискретиз | до 25 ГГц на канал (ручной выбор) | |||
| Объем памяти на канал | 512 кБ (1 Мб при объединении каналов) | |||
| Быстрая память | 4кБ, 40кБ | |||
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
|||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Режимы | ручной, автоизмерения, слежение (трэк) | ||
| Виды измерений | U; T; 1/T | |||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; длит.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
|||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
||
| Математика | Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
|||
| Документирование результатов |
Сохранение 10 профилей настроек, 10 шаблонов допуск. контроля. Регистрация в память до 1000 кадров с регулируемой скоростью записи и воспроизведения |
|||
| ОБЩИЕ ДАННЫЕ |
ЖК-дисплей | Цветной, диагональ 17,8 см (WVGA, разрешение 800×480 точек) | ||
| Напряжение питания | 120…240 В (+- 10 %), 50 Гц | |||
| Потребл. мощность | 30 Вт | |||
| Масса, размер | 2 кг (без аксессуаров), 313х108х142 мм | |||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1), ПО на CD (1), кабель USB (1) |
|||
