Описание

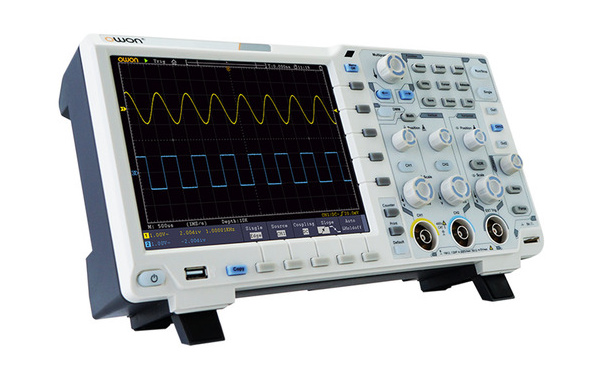

OWON XDS3302 – это базовая модель (без встроенных аппаратных технических элементов в базовой комплектации: VGA-порта, модуля Wi-Fi, встроенного генератора сигналов) в линейке многофункциональных, бюджетных, 2-х канальных, цифровых осциллографов с полосой пропускания до 300 МГц и встроенным АЦП с разрядностью 8 bit.
Тем не менее, прибор OWON XDS3302 относится к классу многофункциональных измерительных приборов, выполненному по схеме - "4 in 1", объединяющей в одном компактном корпусе функционал нескольких измерительных устройств:
- цифровой запоминающий осциллограф с полосой до 300 МГц;
- частотомер;
- цифровой мультиметр;
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция).
Осциллограф OWON XDS3302 обладает большой глубиной памяти, ультра широким динамическим диапазоном, значительным по величине коэффициентом захвата сигнала и всевозможными функциями запуска.
Преимущества
- Каналы: 2 аналоговых + порт EXT для внешнего запуска
- Скорость захвата: 75 000 осц/сек
- Глубина памяти максимальная: 40 М точек
- Низкий уровень шума
- 8- ми дюймовый ЖК цветной дисплей c разрешением 800x600
- Возможность автоматической настройки отображения осциллограммы сигнала (Auto)
- До 16 видов запуска, включая запуск по различным протоколам
- Порты USB Device, USB Host, LAN
- Поддержка команд SCPI и LabVIEW
Технические характеристики
| Количество каналов | 2 |
| Тип прибора | Настольный |
| Полоса пропускания, МГц | 300 |
| Общий объем памяти, млн. точек | 40 |
| Частота дискретизации, Гвыб/сек | 2.5 |
| Максимальная частота захвата, осц/с | 75000 |
| Вертикальная развертка | 1 мВ/дел - 10 В/дел |
| Вертикальное разрешение (A/D), бит | 8 |
| Интерфейс | USB Device, USB Host, LAN |
| Дисплей | 8- ми дюймовый ЖК цветной дисплей c разрешением 800x600 |
| Наличие рег. удостоверения | Нет |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 340х177х90 |
| Вес нетто, кг | 2.6 |
