• Количество каналов: 4
• Полоса пропускания 70, 100, 200, 300 МГц
• Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
• Макс. объем памяти: 24 кБ
• Интерполяция: Sin X/X, линейная
• 5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Автоматические (до 32-х параметров) и курсорные ?-измерения
• Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
• Режимы: «покадровой» регистрации осциллограмм (запись ивоспроизведение до 2500 кадров), пиковый детектор 10 нс
• Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала«Годен/негоден»
• Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
• Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см., режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
• Интерфейс: USB 2.0 для управления и записи данных (3), LAN
• Совместим с протоколом LXI
Технические данные :

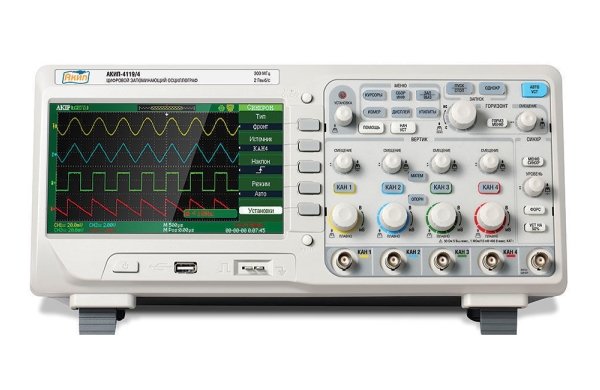

| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4119/1 | АКИП-4119/2 | АКИП-4119/3 | АКИП-4119/4 |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов | 4 | 4 | 4 | 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц | 0…300 МГц | |
| Коэф. отклонения(Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) | ||||
| Погрешность уст. К откл |
± 3% | ||||
| Время нараст. (не более) | 5,0 нс | 3,5 нс | 1,8 нс | 1,2 нс | |
| Входной импеданс | 1 МОм/13 пФ | 1 МОм/13 пФ; 50 Ом | |||
| Макс. вх. напряжение | 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом) | ||||
| Связь по входу | Открытый, закрытый, земля | ||||
| Коэффициент деления | 1х, 10х, 100х, 1000х | ||||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (К разв.) | 5 нс - 50 с/дел | 2,5 нс - 50 с/дел | 1 нс - 50 с/дел | |
| Погрешность уст. К разв | 0,01% | ||||
| Режимы работы | Основной, ZOOM, самописец, X-Y | ||||
| СИНХРОНИЗАЦИЯ |
Источники синхросигнала | Любой из каналов или внешний источник | |||
| Режимы запуска развертки | Автоколебательный, ждущий,однократный | ||||
| Виды синхронизации | по фронту, по заданным параметрам длит. импульса, ТВ- синхронизация, по скорости изменения, попеременный запуск (ALT) |
||||
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит | |||
| Макс. частота дискретизации |
1 ГГц – на канал, 2 ГГц – при объединении | ||||
| Эквив. частота дискретиз. | 50 ГГц на канал | ||||
| Интерполяция | Линейная, Sin X / X | ||||
| Объем памяти на канал: | 12 кБ (24 кБ при объед. каналов) | ||||
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
||||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Режимы | Ручной, автоизмерения, слежение (трэк) | |||
| Виды измерений | U; T; 1/T | ||||
| ИЗМЕРЕНИЯ |
По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
|||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
||||
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN |
|||
| Математика | Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
||||
