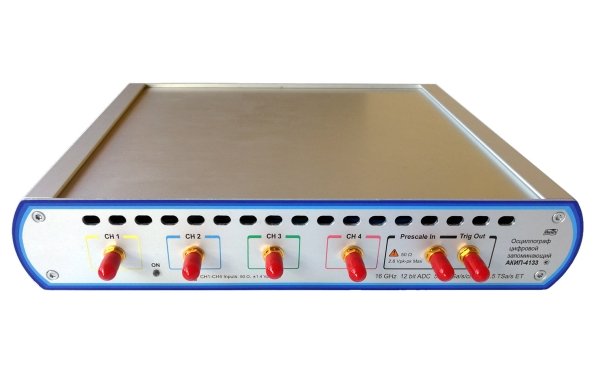

Осциллограф АКИП-4133

Артикул: 1-378978

Тип осциллографа: USB; Число каналов: 4; Полоса пропускания: 16 ГГц; Максимальный объем памяти: 250 кБ (62,5 кБ на активный канал); АЦП (бит): 12; Сопротивление входа: 50 Ом; Особенности: Цифровой запоминающий USB-осциллограф «2 в 1» (эквивалентное время + реальное время). Время нарастания от 29,2 пс. Максимальная частота стробирования 500 МГц (эквив. время - 2,5 ТГц). Режимы сбора данных - реальное время, эквивалентное время, режим прокрутки, сегментированный режим. Внутренняя синхронизация до 2,5 ГГц, с делителем частоты до 6 ГГц. Внешняя синхронизация с делителем частоты до 16 ГГц. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ). Автоматизированный тест сигнала по «маске» (>100 предустановленных шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA).; Интерфейс: USB, LAN; Масса (кг): 1,5; Госреестр СИ: №75599-19 до 16.07.2024 г.

USB-осциллограф АКИП-4133

• Число входов: 4 канала
• Полоса пропускания: 16 ГГц
• Разрешение АЦП: 12 бит
• Объем памяти: 250 Кб для АКИП-4133
• Уровень собственных шумов (экв. время): < 2,4 мВскз (макс.)
• Внутренняя синхронизация: прямой вход до 2,5 ГГц, с внутренним делителем частоты до 6 ГГц
• Широкий перечень автоматических измерений (53 параметра), включая измерение параметров NRZ сигналов (33 параметра) и RZ сигналов (34 параметра), гистограммы (15 параметров), джиттер и др.
• Математика до 4-х функций (58 операторов), включая быстрое преобразование Фурье и интерполяцию Sin(x)/X.
• Построение глазковых диаграмм, автоматизированный тест сигнала по «маске» (более 100 готовых шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA).
• Программное обеспечение FemtoScope-9 с поддержкой ОС: Windows 7/ 10 (32/ 64 бит).

Технические характеристики

Тип осциллографа USB
Число каналов 4
Полоса пропускания 16 ГГц
Максимальный объем памяти 250 кБ (62,5 кБ на активный канал)
АЦП (бит) 12
Сопротивление входа 50 Ом
Особенности Цифровой запоминающий USB-осциллограф «2 в 1» (эквивалентное время + реальное время). Время нарастания от 29,2 пс. Максимальная частота стробирования 500 МГц (эквив. время - 2,5 ТГц). Режимы сбора данных - реальное время, эквивалентное время, режим прокрутки, сегментированный режим. Внутренняя синхронизация до 2,5 ГГц, с делителем частоты до 6 ГГц. Внешняя синхронизация с делителем частоты до 16 ГГц. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ). Автоматизированный тест сигнала по «маске» (>100 предустановленных шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA).
Интерфейс USB, LAN
Масса (кг) 1,5

Комплект поставки

Осциллограф АКИП-4132/1 1 шт.
Адаптер питания со стандартным сетевым кабелем 1 шт.
Кабель USB 1 шт.
Гаечный ключ 1 шт.
