Особенности осциллографа GDS-71202B:
- Количество каналов: 4;
- Полоса пропускания: 100 МГц;
- Максимальная частота дискретизации: 1 ГГц (при объединении);
- Объем памяти (на канал): 7 МБ (14 МБ – при объединении);
- Скорость обновления экрана: 100.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки);
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Амплитудно-частотный анализ: построение диаграмм Боде;
- Режим «Поисковая машина / Search» для поиска событий по условиям заданным пользователем;
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2,5 мкс);
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√);
- Частотный анализ (БПФ) при длине памяти 1 МБ;
- Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN;
- Опция анализа смешанных сигналов: 16 кан логический анализатор;
- Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы / AWG;
- Интерфейсы: LAN, USB TMC для управл. и экспорта данных (host/device);
- USB WIFI адаптер;
- Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью.
Технические характеристики
| Параметр | АКИП-4131/1А | АКИП-4131/2А |
| Канал вертикального отклонения | ||
| Число каналов | 4 | |
| Полоса пропускания (-3 дБ) | 0…100 МГц | 0…200 МГц |
| Время нарастания | ≤ 3,5 нс | ≤ 1,8 нс |
| Ограничение ПП | 20 МГц | |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел | |
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В | |
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ | |
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел | |
| Погрешность установки Кразв. | ± 0,0025 % | |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Любой из каналов, внешний | |
| Режимы запуска развертки | Автоматический, ждущий, однократный | |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |
| Предзапуск | 0~100% памяти | |
| Послезапуск | 0…10000 делений | |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
|
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
|
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) | |
| Интерполяция | SinX/x, линейная | |
| Длина записи | 7 МБ (14 МБ при объединении каналов) | |
| Пиковый детектор | 2 нс | |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократный | |
| Курсорные измерения | ||
| Функции | DU; DT; 1/DT | |
| Автоматические измерения | ||
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
|
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Математика | ||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
| Операторы | Любой аналоговый канал | |
| Декодирование | ||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |
| Логический анализатор (Опция) | ||
| Число каналов | 16 | |
| Частота дискретизации | До 1 ГГц | |
| Длина памяти | До 14 мб/канал | |
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В) | |
| Генератор функциональный (Опция) | ||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус); 1 мкГц ~ 10 МГц (Прямоугольник, импульс); 1 мкГц ~ 300 кГц (Пила); 1 мкГц ~ 5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц |
|
| Разрешение | 1 мкГц | |
| Погрешность установки | ±5*10-5 | |
| Частота дискретизации | 125 МГц | |
| Длина памяти | 16000 точек для произвольной формы | |
| Разрядность АЦП | 14 бит | |
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм) |
|
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | |
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |
| Симметрия | 0 % ~ 100 % (для пилы) | |
| Амплитудно-частотный анализ | ||
| Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) | |
| Минимальная полоса анализа | 500 Гц | |
| Число точек | До 500 | |
| Общие характеристики | ||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм | |
| Сегментированная память | До 80.000 сегментов | |
| Интерфейс | USB, LAN, USB WIFI адаптер (опция) | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разрешение 800 × 480) | |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 | |
| Рабочая температура | +10…+40°С; влажность ≤ 85% | |
| Габариты | 312 х 133 х 151 мм | |
| Масса | 2,6 кг | |
Комплект поставки
| № | Наименование | Количество |

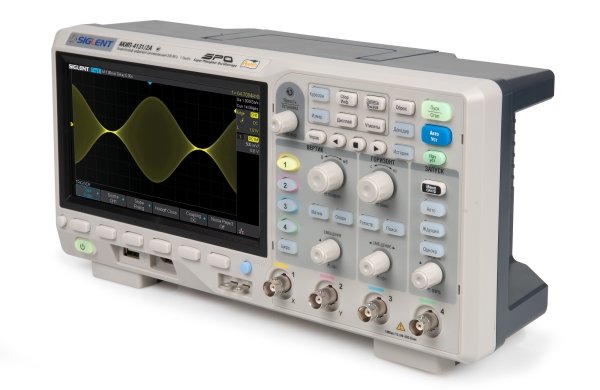

| 1 | Осциллограф АКИП-4131/1А | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель | 4 |
| 4 | Кабель USB | 1 |
| 5 | CD c программным обеспечением | 1 |
