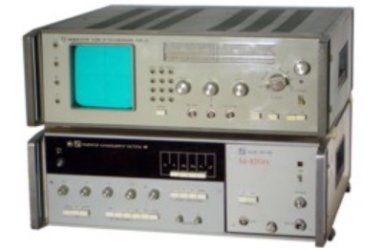

Измеритель КСВН Р2-54/1
Приборы широкого применения. Измеряют КСВП и ослабление четырехполюсников в коаксиальных трактах (P2-52...Р2-54) и прямоугольных волноводах с воспроизведением частотных характеристик на экране ЭЛТ. Конструктивно измерители выполнены и виде комплекта настольных приборов. В состав комплекта входят ГКЧ, индикатор КСВH ослабления, комплект измерительных СВЧ узлов.
Работа приборов основана па принципе рефлектометра - раздельное выделение сигналов, пропорциональных мощности ВОЛН: падающей от генератора, отраженной от нагрузки или прошедшей через измеряемый четырехполюсник.
В качестве генератора СВЧ сигнала используется электрически перестраиваемый твердотельный ГКЧ, который состоит из блока управления и сменных СВЧ блоков.
Индикатор осуществляет преобразование сигналов, несущих информацию о параметрах измеряемых объектов, с целью обеспечения возможности наблюдения частотных характеристик объектов на экране ЭЛТ, а также для непосредственного отсчета КСВН и ослабления по шкалам. Измерение КСВН или ослабления может производиться как в автоматическом, так и в ручном режимах перестройки частоты.
Основные данные Р2-54/1, Р2-54/2, Р2-54/3, Р2-54/4
Погрешность измерения ослабления: в полосе частот ±(0,05 Аv+0,5) дБ: на частоте измерения ± (0,05 Ах +0,3) дБ
| Технические характеристики | ||||||
| Тип прибора | ВЧ тракт, мм | Диапазон частот, ГГц |
Пределы измерения КСВН | Погрешность измерения КСВН при калибровке, % в полосе частот | Погрешность измерения КСВН при калибровке, % на частоте измерения | Пределы измерения ослабления, дБ |
| Р2-54/1 | 7/3,04 | 3,2 - 5,64 | 1,07-5 | 5К | 4К | -35...0 |
| Р2-54/2 | 7/3,04 | 5,6 - 8,3 | 1,07-5 | 5К | 4К | -35...0 |
| Р2-54/3 | 7/3,04 | 8,15-12,05 | 1,07-5 | 5К | 4К | -35...0 |
| Р2-54/4 | 7/3,04 | 4,0 - 12,05 | 1,07-5 | 5К | 4К | -35...0 |
Рекомендуемая замена:
Р2-54: Р2-54/4, Р2-105, Р2-105А
Р2-54/1: Р2-103, Р2-103А
Р2-54/2: Р2-103, Р2-103А
Р2-54/3: Р2-104, Р2-104А
Р2-54/4: Р2-105, Р2-105А
