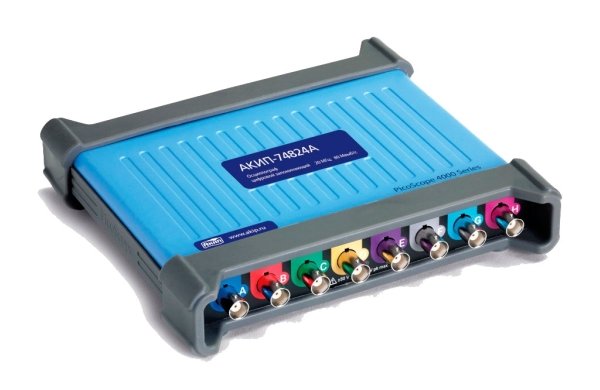

Особенности цифрового запоминающего USB-осциллографа АКИП-74824А:
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных;
- Осциллограф: 8 канала;
- Максимальная полоса пропускания: 20 МГц;
- Разрешение АЦП: 12 бит (до 16 бит в режиме ERES);
- Максимальная частота дискретизации: 80 МГц;
- Максимальный объем памяти: 256 МБ;
- Сегментированная память 10.000 осциллограмм (во внутренний буфер);
- НЧ фильтр в полной полосе пропускания;
- Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы);
- Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом);
- Формирование сигналов СПФ/ AWG (до 1 МГц): ЦАП 14 бит, частота дискретизации до 80 МГц, память до 16 кБ;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ;
- Автоматические измерения; курсорные измерения (ΔU; ΔT; 1/ΔT);
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
- Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов);
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битный).
Технические характеристики
| Параметр | АКИП-74224А | АКИП-74424А | АКИП-74824А |
| Канал вертикального отклонения | |||
| Число входных каналов | 2 | 4 | 8 |
| Полоса пропускания (-3 дБ) | 0…20 МГц (диапазоны от 50 мВ до 50 В) 0…10 МГц (диапазоны от 10 мВ до 20 мВ) |
||
| Коэффициент отклонения (Коткл) | 2 мВ/дел…10 В/дел | ||
| Вид входа | Открытый, закрытый | ||
| Погрешность установки Коткл | ± 1 % от полной шкалы ± 300 мкВ | ||
| Время нарастания | ≤ 17,5 нс (диапазоны от 50 мВ до 50 В) ≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ) |
||
| Входное сопротивление | 1 МОм / 19 пФ | ||
| Максимальное входное напряжение | ± 50 В / 42,4 Впик макс AC | ||
| Постоянное смещение | ± 250 мВ (диапазоны от 10 мВ до 500 мВ) ± 2,5 В (диапазоны от 1 В до 5 В) ± 25 В (диапазоны от 10 В до 50 В) |
||
| Защита входа | ± 100 В (DC + ACпик) | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (Кразв) | 20 нс … 5000 с/дел | ||
| Погрешность установки Кразв | ± 20 ppm (± 0,002 %) | ||
| Режимы работы | Основной, ZOOM окно, X-Y | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из аналоговых каналов | ||
| Условия запуска развертки | Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант | ||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, сегментированная развертка | ||
| Уровень запуска | в полном диапазоне входного напряжения | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 12 бит (16 бит в режиме ERES) | ||
| Частота дискретизации (однократный сигнал) | 80 МГц (при использовании от 1 до 4 каналов) 40 МГц (при использовании от 5 до 8 каналов) |
||
| Длина памяти | 256 МБ (делится между активными каналами) | ||
| Интерполяция | Линейная, Sin (X)/ х | ||
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | ||
| Курсорные измерения | |||
| Функции | ΔU; ΔT; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | ||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||
| Статистика | Максимум, минимум, среднее, СКО | ||
| Математика | |||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay | ||
| Операторы | Любой канал, опорная осциллографа(ref), время, число-π(пи) | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0…20 МГц | ||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||
| Глубина БПФ (точек) | 128…1.048.576 точек (1 М) | ||
| Функциональный генератор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, белый шум, ПСП/ PRBS | ||
| Диапазон частот | 0,03 Гц … 1 МГц | ||
| Погрешность установки частоты | ± 20 ppm (± 0,002 %) | ||
| Выходной уровень | ± 2 В | ||
| Погрешность установки уровня | ± 1 % от полной шкалы | ||
| Выходное сопротивление | 600 Ом | ||
| Защита от перенапряжения | ± 10 В | ||
| Генератор сигналов произвольной формы - AWG | |||
| Частота дискретизации | 80 МГц | ||
| Длина памяти СПФ | 16 кБ | ||
| Разрешение ЦАП | 14 бит | ||
| Диапазон частот | 1 МГц | ||
| Время нарастания | 150 нс | ||
| Декодирование последовательных данных | |||
| Формат данных | 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов) | ||
| Допусковой контроль | |||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | ||
| Общие данные | |||
| Источник питания | USB порт | ||
| Интерфейс | USB 3.0 (совместимый с USB 2.0/1.1) | ||
| Габаритные размеры | 190 × 170 × 40 мм | ||
| Масса, не более | 0,55 кг | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Цифровой запоминающий USB-осциллограф АКИП-74824А | 1 |
| 2 | Кабель USB 3.0 | 1 |
| 3 | Делитель 1:1/1:10 | 4 |
| 4 | ПО + Руководство по эксплуатации на CD-диске | 1 |
