Ремонтные комплекты серий М-20, М-30, М-40 применяются для ремонта и восстановления оболочки, на гибких кабелях типа КГЭ, КГЭШ, КГ и их аналогов. Данные комплекты рекомендуется применять при наличии на кабеле достаточно протяженных порезов и задиров оболочки.

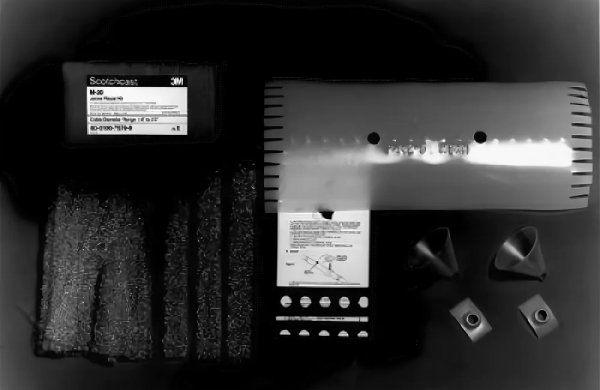

В комплекты M-20, M-30, M-40 для ремонта оболочки кабеля входят следующие составляющие: корпус, сетчатый уплотнитель для центровки корпуса, заливные воронки, приемные клапаны заливных воронок, резиновые перфорированные ремни для фиксации приемных клапанов
Гибкий полиуретановый компаунд Scotchcast 2130 в комплект не входит. Его следует приобретать дополнительно, исходя из объема заливки.
Восстановление и ремонт оболочки кабеля осуществляется следующим порядком:

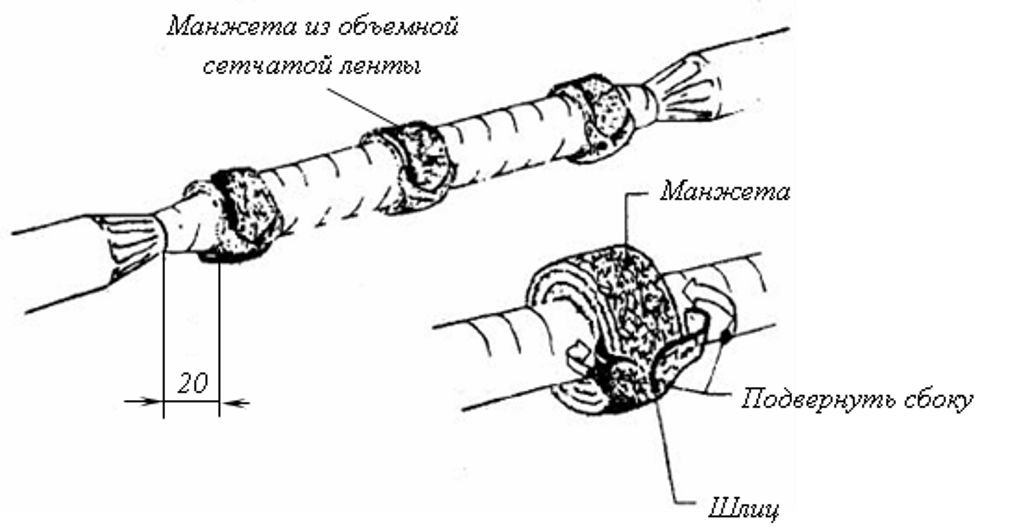

Удаляется поврежденная оболочка, по краям зачищается на конус. Для центрирования корпуса устанавливаются две или три манжеты из объемной сетчатой ленты в зависимости от длины снятой оболочки, как это показано на рисунке:

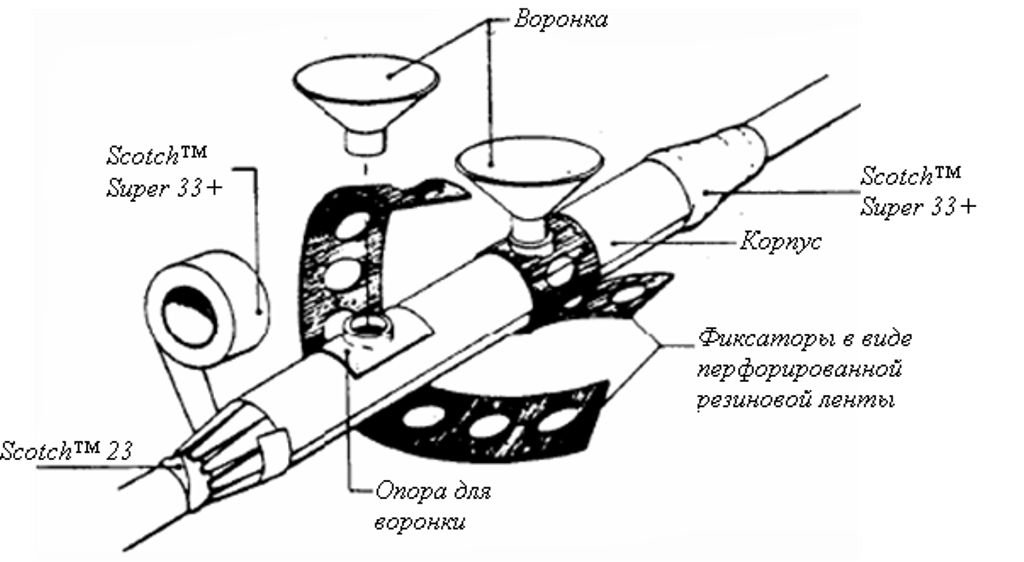

Поверх манжет оборачивается ремонтный корпус. По краям он фиксируется изоляционной лентой, например Scotch Super 33+. Затем устанавливаются заливные воронки и фиксируются перфарированной резиновой лентой.
Внутрь смонтированного заливного кожуха осуществляется заливка двухкомпонентного гибкого полиуретанового компаунда серии Scotchcast 2130.
Таблица основных размеров комплектов М-20, М-30, М40:
| Наименование комплекта | Диапазон внешних диаметров кабеля, мм | Длина ремонтируемого участка, не более, мм |
| M-20 | 40,6 - 63,4 | 330 |
| M-30 | 47,0 - 101,5 | 510 |
| M-40 | 47,0 - 152,3 | 810 |
Преимущества:
• Возможность выполнять ремонт непосредственно на месте эксплуатации кабеля в карьере без вывоза в ремонтный цех;
• Большая долговечность отремонтированного соединения;
• Экономичность и быстрота монтажа;
• Место ремонта может наматываться на барабан;
• Технология монтажа без применения огня/нагрева. Не требуется специального инструмента, например, горелки для усадки;
• Постоянство радиального прижимного давления;
• Высокая стойкость места ремонта, как к радиальным, так и к осевым нагрузкам;
• Диаметр в месте ремонта кабеля практически эквивалентен диаметру самого кабеля;
• Высокая устойчивость к старению и воздействию химикатов;
• Метод имеет разрешение Ростехнадзора на использование в горнодобывающей промышленности.
