Особенности:
• Большой графический ЖК - дисплей
• Четыре 5 разрядных цифровых индикатора, аналоговый индикатор, график результатов измерений
• 3 входа с автоматическим определением вида измерения и автоматическое определение диапазона
• Виртуальный переключатель режимов на 8 положений, конструкция в стиле «одна рука, одно нажатие»
• Функция «SPEC» для непосредственного отображения погрешности измерения
• Режим «AUTOPEAK» для безошибочных измерений пиковых значений
• Измерение частоты до 2 МГц, продолжительности, относительной ширины импульсов, количества событий.
• Кнопка «Любимое измерение» для измерения любой физической величины (автоматическое преобразование и указание единицы измерения)
• Запоминание до 6500 результатов измерений и времени измерений (до 4 параметров одновременно)
• Связь по оптическому кабелю по протоколу RS232 или через порт USB или Bluetooth, в зависимости от модели
• Питание от батареи, NiMH аккумуляторов или от сети
Описание:

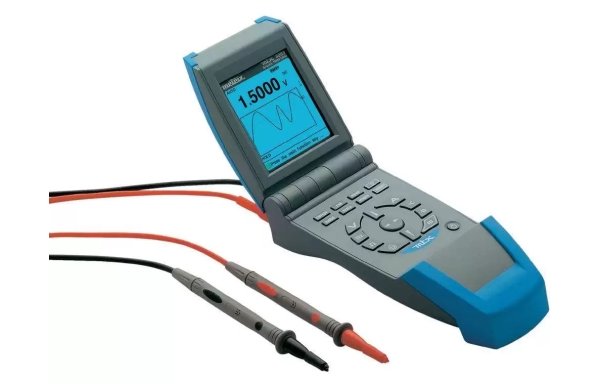

Для удобства работы в мультиметре применен очень большой ЖК- дисплей с высоким разрешением (160 ? 160 точек) и подсветкой, на котором имеется несколько цифровых индикаторов и один аналоговый. Экрану можно задать подходящий для наблюдения угол наклона. Приборы данного типа единственные, в которых применен электронный переключатель режимов вместо традиционного механического поворотного переключателя (последние являются основной причиной отказов ручных приборов). Функция вызывается непосредственно путем нажатия на соответствующую кнопку и не требует предварительной установки механического переключателя нужное положение. | ||
☺ Кнопку «любимое измерение» пользователь может запрограммировать на вызов наиболее часто используемого режима.Измерение, вызванное этой кнопкой, позволяет преобразовать шкалу и задать единицу измерения так, чтобы на экране непосредственно отображался измеряемый физический параметр. Пример на изображении: • Отображается символ ☺ • Включен режим AUTO • Измерение DC (постоянный сигнал) • Единица измерения - W • Активен режим МЕМ (память) |
||
Прибор позволяет отобразить на экране одновременно минимум, максимум и среднее значение измеряемой величины, а также обеспечивает в течение всего периода мониторинга запись даты и времени предельного значения, запись начального и конечного значения. Функция МЕМ позволяет сохранить в памяти до 6500 точек измерения (значение, дату и время). Запоминание производится с интервалом от 1 секунды до 24 часов. После чего можно отобразить на графике одновременно до 4х параметров. |
||
Прибор позволяет отобразить на экране одновременно минимум, максимум и среднее значение измеряемой величины, а также обеспечивает в течение всего периода мониторинга запись даты и времени предельного значения, запись начального и конечного значения. Функция МЕМ позволяет сохранить в памяти до 6500 точек измерения (значение, дату и время). Запоминание производится с интервалом от 1 секунды до 24 часов. После чего можно отобразить на графике одновременно до 4х параметров. Результаты измерений можно в реальном времени или нет экспортировать из прибора посредством компьютерной программы анализа. Эта программа позволяет сохранить данные, анализировать их, документировать и передавать в стандартную программу электронных таблиц. Функция PEAK позволяет измерить индивидуально или периодически краткосрочные пики сигнала продолжительностью 500 мкс. Это позволяет выявить аномальные значения, которые обычно не обнаруживаются, и сделать предварительную оценку типа сигнала по его пикфатору. |
Технические характеристики:
ХАРАКТЕРИСТИКИ | MTX3282B |
Дисплей | Поворачиваемый графический ЖК-дисплей (58x58мм) - регулировка контраста – светодиодная подсветка |
Характеристики дисплея | Разрешающая способность графической части 160x160 точек- цифровой индикатор емкостью 100 000 единиц младшего разряда |
Режимы работы дисплея | Основной дисплей + Аналоговый индикатор + (график или 3 дополнительных цифровых индикатора) |
Подключение | 3 измерительных входа (V, A, COM) - автоматический выбор режима V ac+dc или I ac+dc |
Управление | Виртуальный переключатель режимов, 8 кнопок прямого вызова функций - кнопка «любимое измерение» |
(Напряжения DC, AC и AC+DC/5 автоматических или ручных поддиапазонов в диапазоне 100,000 мВ ... 1000,00 В) | |
Основная погрешность в режиме DC | 0.03% + 8 зн. |
Основная погрешность в режимах AC и AC+DC | 0.3%+ 40 зн. |
Номинальная полоса частот | DC ... 100 kГц |
Ток DC, AC и AC+DC / 6 автоматических или ручных поддиапазонов в диапазоне 1000,00 мкA ... 20,000 A (30с макс.) на одном входе А | |
Основная погрешность в режиме DC | 0.08% + 8 зн. |
Основная погрешность в режимах AC и AC+DC | 0.3% + 30 зн. |
Номинальная полоса частот | DC ... 50 kГц |
Частота и период / 7 автоматических или ручных поддиапазонов в диапазоне 10,0000 Гц ... 2,0000 MГц- основная погрешность 0.02% + 8 зн. | |
Относительная ширина импульса | Номинальный диапазон 5 ... 95% разрешающая способность 0.01% |
Положительные и отриц. импульсы | Подсчет до 99,999 импульсов, Измерение продолжительности в диапазоне 100 мкс ... 12,5 с |
Время | График событий, измерительные курсоры и режим увеличения: режим Дата/Время |
Сопротивление и проводимость / 6 автоматических или ручных поддиапазонов в диапазоне 1000,00 Ω … 50,000 MΩ | |
Основная погрешность | 0.07% + 8 зн. |
Звуковая индикация проводимости | Диапазон 1000,0 Ω время отклика 5 мс |
Тест диода / 0 ... 2.6000 В Погрешность 2% +30зн измерительный ток около 1 мA | |
Емкость / автоматические или ручные поддиапазоны в диапазоне 10,00 нФ … 10,00 мФ основная погрешность 1%+ 5зн время измерения <2с (для C<100мкФ) | |
Температура / Датчики Pt 100 или датчики на основе термопары типа J, K | |
Другие измерения | |
Пиковое напряжение >250 мкс и пикфактор | Действует как для одноразовых, так и периодических сигналов |
Другие функции | |
Функция AUTOPEAK | Автоматический выбор диапазона, удовлетворяющего пикфактору прибора |
Функция SPEC | Расчет погрешности измерения в виде Min&Max и в % от диапазона + x знаков |
Функция HOLD & AUTOHOLD | Фиксация результат на экране (HOLD) вручную или автоматически в случае устойчивого результата (AUTOHOLD) |
Функция REL | Отображение на 3 вспомогательных индикаторах: регулируемого опорного уровня, относительного значения, относительного отклонения в % |
Функция SURV | Измерение «MIN», «MAX» и «AVG» (среднего) значений с заданным интервалом между измерениями |
Функция MATH | Автоматическое преобразование диапазона измерения в величины, заданные пользователем, чтобы согласовать измеренный прибором например мВ сигнал с датчика давления с величиной давления, этим датчиком напрямую измеряемого |
Функция MEM | Накопление результатов измерений в памяти (до 4 разных измерений одновременно) Интервал между измерениями 1с … 24часа, Сохранение до 6,500 измерений. Прямая передача результатов по интерфейсу на компьютер |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Компьютерный интерфейс (ОПЦИЯ) | Оптическая RS232, 9600 ... 38400 бод USB - беспроводная связь Bluetooth |
ЭМС / Безопасность | Излучение и защита по стандарту NF EN 613261, 1998 / IEC 61010, 2001, CATIV600V или CATIII1000V |
Питание / Интервал между зарядкой | аккумуляторы AA NiMH около 65 часов |
Питание от сети | Адаптер / зарядное устройство на 230 В ±10% (45 Гц ... 65 Гц) |
Корпус | «Раскладушка» Габаритные размеры в закрытом виде В/Ш/Д: 44 x 85 x 180 мм масса 400 г - Индекс защиты IP51 |
