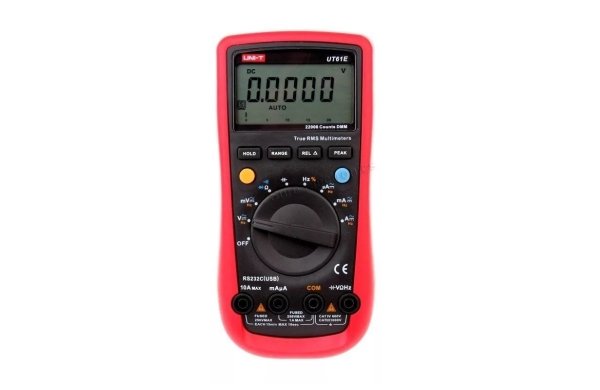

Цифровые мультиметры (токовые клещи) UT 61A/B/C/D/E являются современными ручными измерительными приборами. Предназначены для измерения постоянного и переменного напряжения и тока, сопротивления, диодов, прозвонки соединений, мощности, частоты и температуры, коэффициента усиления транзисторов (hFE), сенсорного тестирования (EF). Также мультиметры имеют функцию удержания данных на экране, относительного режима, максимального значения, отображения низкого заряда батареи, подсветки дисплея и ждущего режима.
Мультиметр соответствует стандартам IEC61010 (эксплуатация при загрязнении 2 степени), категории перегрузки (CAT. III 1000V, CAT. IV 600V) и имеет двойную изоляцию.
За исключением особых пометок данные характеристики относятся ко всем моделям мультиметров UT 61A/B/C/D/E.
Технические характеристики
• Скорость измерений: обновление 2-3 раза в секунду
• Выбор диапазонов: автоматический или ручной
• Полярность на дисплее: автоматически
• Индикатор перегрузки: есть
• Индикация разряда батареи: есть
• Прозвонка диодов: есть
• Прозвонка соединений: есть
• Питание: Одна батарея 9 В (NEDA 1604, 6F22 или 006P)
• Размеры (В×Ш×Д): 180 × 87 ×47 мм
• Вес: приблизительно 370 г. (с батареей)
Постоянное напряжение
| Предел | Разрешение | Погрешность | Сопротивление на входе | Фиксированное напряжение на входе |
| 220 мВ | 0.01 мВ | ±(0,1%+5) | Около > 3000 МОм | 1000 В постоянного тока/750 В переменного тока |
| 2.2 В | 0.0001 В | ±(0,1%+5) | ||
| 22 В | 0.001 В | ±(0,1%+5) | Около 10 МОм | |
| 220 В | 0.01 В | |||
| 1000 В | 0.1 В |
Входное сопротивление 10Мом
Переменное напряжение
| Предел | Разрешение | Погрешность | Сопротивление на входе | Фиксированное напряжение на входе |
| 220 мВ | 0.01 мВ | ±(1.0%+10) | Около > 3000 МОм | 1000 В постоянного тока/750 В переменного тока |
| 2.2 В | 0.1 мВ | |||
| 22 В | 0.001 В | ±(0.8%+10) | Около 10 МОм | |
| 220 В | 0.01 В | |||
| 750 В | 0.1 В | ±(1.2%+10) |
Постоянный ток
| Предел | Разрешение | Погрешность | Защита |
| 220 µА | 0.01 µА | (0.5%+10) | Предохранитель 1: F1AH 240 V(CE)ø6 × 25 мм |
| 2200 µА | 1 µА | ||
| 22 мА | 0.001 мА | (0.5%+10) | |
| 220 мA | 0.01 мА | ||
| 2.2 А | 0.0001 А | (1.2%+50) | Предохранитель 2: F10AH 240 V(CE)ø6 × 25 мм |
| 10 A | 0.001 А |
Примечание:
При ≤ 5 А: возможно проведение измерений без перерывов.
При > 5 А: измерение в течение 10 секунд с интервалом более 15 минут.
Переменный ток
| Предел | Разрешение | Погрешность | Защита |
| 220 µА | 0.01 µА | ±(0.8%+10) | Предохранитель 1: F1AH 240 V(CE)ø6 × 25 мм |
| 2200 µА | 1 µА | ||
| 22 мА | 0.001 мА | ±(1.2%+10) | |
| 220 мA | 0.01 мА | ||
| 2.2 А | 0.0001 А | ±(1.5%+10) | Предохранитель 2: F10AH 240 V(CE)ø6 × 25 мм |
| 220 мA | 0.001 А |
Примечание:
При ≤ 5 А: возможно проведение измерений без перерывов.
При > 5 А: измерение в течение 10 секунд с интервалом более 15 минут.
Отображение эффективного значения синусоида
Сопротивление
| Предел | Разрешение | Погрешность | Защита |
| 220 Ом | 0.01 Ом | ±1,2%+2 | 1000 В постоянного тока/750 В переменного тока |
| 2.2 Ком | 0.0001 КОм | ±1,0 %+2 | |
| 22 Ком | 0.001 КОм | ||
| 220 КОм | 0.01 КОм | ||
| 2.2 МОм | 0.0001 МОм | ±0,8%+10 | |
| 22 МОм | 0.001 МОм | ±1,5%+10 | |
| 220 МОм | 0.01 МОм | ±3,0%+50 |
Измерение емкостного сопротивления
| Предел | Разрешение | Погрешность | Защита | Примечания |
| 22 нФ | 0.001 нФ | ±3,0%+5 | 1000 В постоянного тока/750 В переменного тока | При разомкнутой цепи остаточные данные на экране около 10 нФ |
| 220 нФ | 0.01 нФ | |||
| 2.2 мкФ | 0.0001 мкФ | |||
| 22 мкФ | 0.001 мкФ | |||
| 220 мкФ | 0.01 мкФ | ±4,0%+5 | ||
| 2.2 мФ | 0.0001 мФ | |||
| 22 мФ | 0.001 мФ | Не определено | ||
| 220 мФ | 0.01 мФ |
Измерение частоты
| Модель | Диапазон | Погрешность | Максимальное разрешение |
| UT61E | 10 Гц - 220 МГц | 0.01% +5 | 0.001 Гц |
