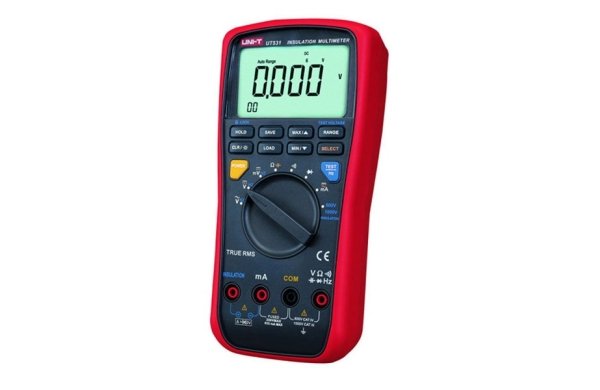

Модели мультиметра UT531, UT532 и UT533 работают от батарей, данные мультиметры имеют 6000 разрядный дисплей.
Данный мультиметр используется для проверки и измерений следующего:
• Постоянное и переменное напряжение и ток
• Сопротивление
• Частота напряжения и тока
• Диод
• Прозвонка соединений
• Емкостное сопротивление
• Температура (только для модели 532 или 533)
• Проверка изоляции.
Данный мультиметр отвечает требованиям CAT III 1000 V и стандартам CAT IV 6000V IEC61010 степени загрязнения 2 и двойной инжекции.
Комплектация
• Инструкция по эксплуатации: 1 шт
• Измерительные щупы: 1 пара
• Короткие щупы: 1 пара
• Зажим: 1 пара
• Термопара К-типа (Только UT532 и UT533): 1 шт
• Батареи AA (AM3/LR6): 6 шт
Технические характеристики
Максимальное напряжение на любое из гнезд |
Действующее значение 1000 В. |
Максимальное значение на дисплее |
6000, обновляется 5 раз в секунду. |
Рабочая температура |
0°C - 40°C |
Температура хранения |
-10°C – 50°C |
Относительная влажность |
≤75% 0°C до менее 31°C |
Высота |
Эксплуатации: 2000 м. |
Батареи |
6 батарей АА типа (AM3LR6), стандартная емкость около 2450 мАчас. |
Индикатор низкого заряда батарей |
есть |
Автоматическое отключение питания |
Мультиметр автоматически отключается в том случае, если он находится в состоянии покоя более 15 минут. |
Размеры |
97 мм × 202 мм × 46 мм |
Вес |
Около 505 г. (с батареями) |
Электрические характеристики
Погрешность: ±(а % данных на экране + b цифр), гарантия – 1 год.
Рабочая температура: 23°C ± 5°C
Относительная влажность: ≤75%
Измерения напряжения переменного тока
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
|
50 Гц ~ 60 Гц |
60Гц ~ 1 кГц |
|||
6.000 В |
1 мВ |
±(1%+3) |
±(2%+3) |
1000 В |
60.00 В |
10 мВ |
|||
600.0 В |
100 мВ |
±(2%+6) |
||
1000 В |
1 В |
±(2%+3) |
Примечания
• Сопротивление на входе: ≥10 МОм
• Отображение действующего значения синусоида
• Частотный отклик: 50 Гц ~ 1 КГц
Измерения напряжения постоянного тока
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
6.000 В |
1 mВ |
±(0.09%+6) |
1000 В |
60.00 В |
10 mВ |
||
600.0 В |
100 mВ |
||
1000 В |
1 В |
Примечание
Сопротивление на входе: ≥10 Мом
Измерение постоянного тока в милливольтах
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
60.00 мВ |
10 мкВ |
±(0.1%+4) |
600 Vp |
600.0 мВ |
100 мкВ |
Примечание
Сопротивление на входе: ≥4000 Мом
Измерения переменного тока
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
60.00 мA |
10 мкA |
±(1.5%+2) |
Предохранитель, быстродействующий плавкий предохранитель, 1 А, 240 В. |
600.0 мA |
100 мкA |
Примечания
• Отображение действующего значения синусоида
• Частотный отклик: 50 Гц ~ 1 кГц
Измерения постоянного тока
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
60.00 мA |
10 мкA |
±(1.0%+2) |
Предохранитель, быстродействующий плавкий предохранитель, 1 А, 240 В. |
600.0 мA |
100 мкA |
Измерения силы тока
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
600.0 Ω |
0.1 Ω |
±(0.9%+2) |
600 Vp |
6.000 kΩ |
1 Ω |
||
60.00 kΩ |
10 Ω |
||
600.0 kΩ |
100 Ω |
||
6.000 MΩ |
1 kΩ |
||
40.00 MΩ |
10 kΩ |
±(1.5%+3) |
Измерения емкостного сопротивления
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
10.00 нФ |
10 пФ |
±(3%+5) |
600 Vp |
100.0 нФ |
100 пФ |
||
1000 нФ |
1 нФ |
||
10.00 мкФ |
10 нФ |
||
100.0 мкФ |
100 нФ |
Проверка диодов
Разрешение: 1 мВ
Защита на входе: 500 Vp
Напряжение разомкнутой цепи: около 3 В
Отображение на экране приблизительного значения прямого напряжения
Прозвонка соединений
• Индикатор прозвонки соединений: непрерывный звуковой сигнал для измерения сопротивления ниже 30 Ом
• Напряжение разомкнутой цепи: около 3 В
• Защита на входе: 500 Vp<
• Разрешение: 0.1 Ом
Измерение температуры (только для моделей UT532, UT533)
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
-40? ~ 537? |
1? |
±(1%+10) |
600 Vp |
-40? ~ 998? |
2? |
±(1%+18) |
Измерение частоты при диапазоне m В
Диапазон |
Разрешение |
Погрешность |
Защита на входе |
60.00 Гц |
0.01 Гц |
±(0.1%+3) |
600 Vp |
600.0 Гц |
0.1 Гц |
||
6.000 кГц |
1 Гц |
||
60.00 кГц |
10 Гц |
||
600.0 кГц |
100 Гц |
||
1.000 MГц |
1 кГц |
Примечания
• Чувствительность на входе
≤ при 100 кГц: ≤100 мВ, действующее значение
≥30 мВ, действующее значение
> при 100 кГц ≥ 100 мВ, действующее значение
≤30 мВ, действующее значение
Диапазон DCV/ACV
Диапазон |
Разрешение |
Защита на входе |
10 Гц ~ 100 кГц |
±(0.1%+3) |
600 Vp |
Примечание
• Амплитуда на входе: ≤600 мВ, действующее значение
Технические характеристики по изоляции
Тестируемое напряжение |
Диапазон измерений |
Разрешение |
Погрешность |
50 В (0% - 10%) |
0.1 MΩ 50.0 MΩ |
0.1 MΩ |
±(3%+5) |
100 В (0% - 10%) |
0.1 - 100.0 MΩ |
0.1 MΩ |
|
250 В (0% - 10%) |
0.2 MΩ 99.9 MΩ |
0.1 MΩ |
|
100 MΩ 250 MΩ |
1 MΩ |
||
500 В (0% - 20%) |
0.5 MΩ 99.9 MΩ |
0.1 MΩ |
|
100 MΩ 500 MΩ |
1 MΩ |
||
1000 В (0% - 20%) |
4.0 MΩ 99.9 MΩ |
0.1 MΩ |
|
100 MΩ 999 MΩ |
1 MΩ |
||
1.00 GΩ 2.00 GΩ |
10 MΩ |
±(5%+5) |
Примечание
• Тестирование короткого замыкания тока менее 2.0 мА
