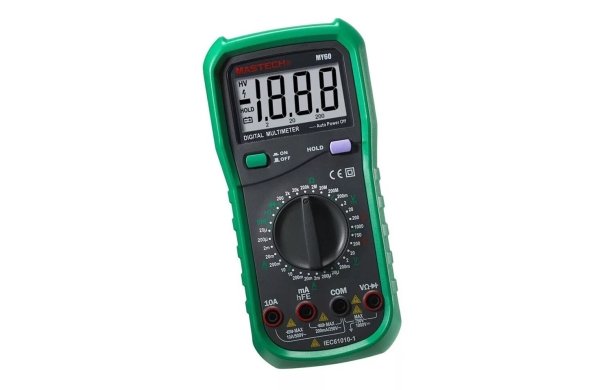

Мультиметр MASTECH MY-60
Данный мультиметр является профессиональным переносным измерительным прибором с 3 1/2 -разрядным ЖК-дисплеем и выполняет следующие измерения:
• Измерение постоянного напряжения, 5 диапазонов, разрешение от 200мВ до 1000В
• Измерение переменного напряжения, 5 диапазонов, разрешение от 200мВ до 700В
• Измерение постоянного тока, 7 диапазонов, разрешение от 20мкА до 10А
• Измерение переменного тока, 6 диапазонов, разрешение от 200мкА до 10А
• Измерение сопротивления, 7 диапазонов, разрешение от 200 Ом до 200 МОм
• Проверка диодов
• Проверка транзисторов
• Прозвонка соединений
Функции выбора диапазонов
Существует 8 функций и 32 диапазона. Поворотный переключатель используется для выбора функций и диапазонов.
Переключатель питания
Данная кнопка используется для включения и выключения прибора. Для того чтобы прибор прослужил дольше, предусмотрена функция автоматического отключения питания (на выбор).
Входное гнездо
Прибор имеет 4 входных гнезда с защитой от перегрузки.
Технические характеристики
• Максимальное напряжение между терминалами и заземлением- 1000В постоянного или переменного напряжение с действующим значением выше 700В (синусоид.)
• Предохранитель - А: А 2А250В 10А: F 10F250В
• Питание – батарея 9В (типа NEDA 1604 или 6F22 )
• Дисплей – ЖК-дисплей, 1999 макс., 2-3 измерения в секунду.
• Измерительный метод – двойная интеграция, преобразователь AD
• При перегрузке на дисплее появляется «1»
• Индикация низкого заряда батареи
• Рабочая температура: от 0°C до 40°C
• Температура хранения: от -10°C до 50°C
• Габариты, мм: 91 × 189 × 31,5
• Вес, г (с батареей): 310
Постоянное напряжение:
| Диапазон | Разрешение | Погрешность |
| 200мВ | 0.1мВ | ±0.5%±1 цифра |
| 2В | 1мВ | ±0.5%±1 цифра |
| 20В | 10мВ | ±0.5%±1 цифра |
| 200В | 0.1мВ | ±0.5%±1 цифра |
| 1000В | 1В | ±0.8%±2 цифры |
Входное сопротивление: 10 МОм
Переменное напряжение:
| Диапазон | Разрешение | Погрешность |
| 200мВ | 0.1мВ | ±1.2%±3 цифры |
| 2В | 1мВ | ±0.8%±3 цифры |
| 20В | 10мВ | ±0.8%±3 цифры |
| 200В | 0.1мВ | ±0.8%±3 цифры |
| 700В | 1В | ±1.2%±3 цифры |
Входное сопротивление: 10 Мом
Частотный диапазон:40-400Гц
Отклик: средний, измеряется в rms синусоида.
Постоянный ток
| Диапазон | Разрешение | Погрешность | Вторичная нагрузка |
| 20μА | 0.01 μА | ±2.0%±5 цифр | 10мВ/ μА |
| 200μА | 0.1 μА | ±0.8%±1 цифра | 1.0мВ/ μА |
| 2мА | 1 μА | ±0.8%±1 цифра | 100мВ/ мА |
| 20мА | 10 μА | ±0.8%±1 цифра | 11мВ/ мА |
| 200мА | 0.1мА | ±1.5%±1 цифра | 2.0мВ/ мА |
| 2А | 1мА | ±1.5%±1 цифра | 0.4В/А |
| 10А | 10мА | ±2.0%±5 цифр | 0.03В/А |
Защита от перегрузки: предохранители F 2А для 20 μА, диапазон 2А, предохранители F 10А для диапазона 10А.
Переменный ток
| Диапазон | Разрешение | Погрешность | Вторичная нагрузка |
| 200μА | 0.1 μА | ±1.8%±3 цифры | 1.0мВ/ μА |
| 2мА | 1 μА | ±1.0%±3 цифры | 1.0мВ/ мА |
| 20мА | 10 μА | ±1.0%±3 цифры | 11мВ/ мА |
| 200мА | 0.1мА | ±1.8%±3 цифры | 2.0мВ/ мА |
| 2А | 1мА | ±1.8%±3 цифры | 0.4В/А |
| 10А | 10мА | ±3.0%±7 цифр | 0.03В/А |
Защита от перегрузки: предохранители F 2А для 20 μА, диапазон 2А, предохранители F 10А для диапазона 10А.
Частотный диапазон:40-400Гц
Отклик: средний, измеряется в rms синусоида.
Сопротивление:
| Диапазон | Разрешение | Погрешность |
| 200 Ом | 0.1Ом | ±0.8%±3 цифры |
| 2кОм | 1Ом | ±0.8%±1 цифра |
| 20кОм | 10 Ом | ±0.8%±1 цифра |
| 200кОм | 100 Ом | ±0.8%±1 цифра |
| 2МОм | 1кОм | ±0.8%±1 цифра |
| 20МОм | 10кОм | ±1.0%±2 цифры |
| 200МОм | 100кОм | ±5.0% ±10 цифр |
Максимальное напряжение незамкнутой цепи: 700мВ(диапазон 3В или 200мОм)
Примечание: при диапазоне 200 Ом и коротком входном напряжении данные на дисплее будут равны 1Мом, т.е. 1Мом необходимо вычесть из результата измерений.
Аксессуары:
• Измерительные щупы: электрические показатели: 1500В, 10А MASTECH HYTL-060
• Батарея: 9В (типа NEDA 1604 или 6F22 )
• Инструкция по эксплуатации
• Чехол
Использование чехла. Чехол используется для защиты прибора и для удобства процесса измерения. Прибор имеет две подставки. Вы можете использовать маленькую или большую подставку. Вы также можете использовать маленькую подставку для того чтобы повесить прибор на стену.
